Produktbeschreibung
ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

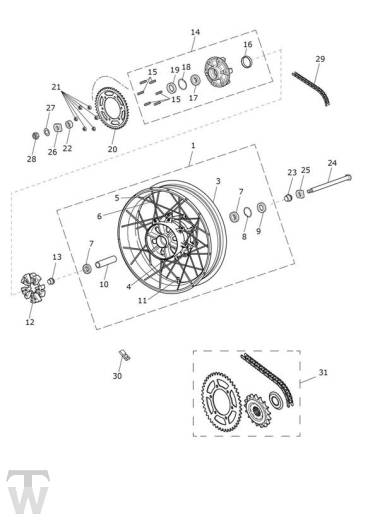

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 | T2010578 | Rear Wheel, Spoked,17 x 4.25 | 1 | |
| 3 | obs T2010586 | Rim, Rear Wheel, Tubeless,17 x 4.25 | 1 | |
| 4 | T2000598 | Nipple, Spoke, Locking, Slv | 32 | |
| 5 | T2010594 | Spoke,220mm | 16 | |
| 6 | T2010595 | Spoke,232.4mm | 16 | |
| 7 | T3800703 | Kugellager | 2 | |
| 8 | T3500402 | Circlip | 1 | |
| 9 | T3600701 | Öldichtung | 1 | |
| 10 | T2011042 | Spacer, Internal, Wheel | 1 | |
| 11 | T2000613 | Valve Assembly | 1 | |
| 12 | T2010314 | Rubber, Cush Drive | 1 | |
| 13 | T2010492 | Spacer, Stepped | 1 | |
| 14 | T2010606 | Sprocket Carrier Assy, Black | 1 | |
| 15 | T2012144 | Stud, Sprocket Carrier | 6 | |
| 16 | T2010630 | Bearing, Ring | 1 | |
| 17 | T3800029 | Lager | 1 | |
| 18 | T3500203 | Circlip, Int,52 x 2 | 1 | |
| 19 | T3600073 | Öldichtung | 1 | |
| 20 | T2010665 | Sprocket, Rear,44T,525, Black | 1 | |
| 21 | T3350250 | Locknut, Flanged, M10 | 1 | |
| 22 | T2010647 | Spacer Tube,35 x 20 x 12.5 | 1 | |
| 23 | T2010379 | Spacer, Top Hat,18 Long | 1 | |
| 24 | T2010520 | Rear Wheel Spindle | 1 | |
| 25 | T2011062 | Adjuster, Rear Wheel, LHS | 1 | |
| 26 | T2011052 | Adjuster, Rear Wheel, RHS | 6 | |
| 27 | T3555035 | Washer,19 x 34 x 3 | 1 | |
| 28 | T3350118 | Sich.mutter | 1 | |
| 29 | obs T2010621 | Chain,525,114 Links | 1 | |
| 29 | T2010653 | Chain,525,114 Links, Spares | 1 | |
| 29 | T2018913 | Soft Link, Chain, Final Drive,525 EK | 1 | |
| 30 | obs T2007102 | Wheel Weight,5g, Black | - | |
| 30 | obs T2007771 | Wheel Weight,10g, Black | - | |
| 30 | obs T2009111 | Wheel Weight,15g, Black | - | |
| 30 | obs T2006794 | Wheel Weight,20g, Black | - | |
| 30 | obs T2005893 | Wheel Weight,25g, Black | - | |
| 30 | obs T2006003 | Wheel Weight,30g, Black | - | |
| 31 | T2017597 | Chain & Sprocket Kit | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
