ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

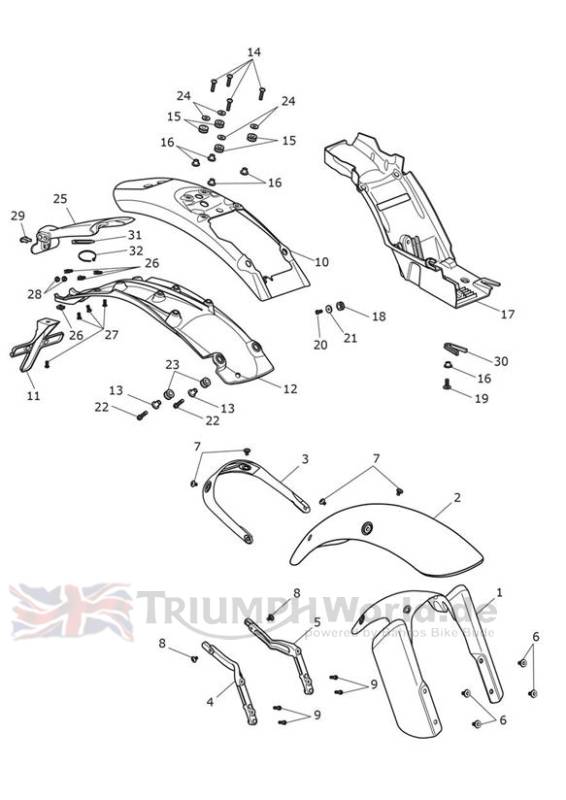

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 |  T2305717 | Support, Front Mudguard | 1 | |
| 2 | T2305676 | Front Mudguard, Aluminium | 1 | |
| 3 | T2305723 | Stay, Front Mudguard | 1 | |
| 4 | T2308257 | Mount Post, Front Mudguard, RH | 1 | |
| 5 | T2308258 | Mount Post, Front Mudguard, LH | 1 | |
| 6 | T3330858 | Bolt, But/Hd, M6 x 15, Shld, Slv | 4 | |
| 7 | T3331061 | Bolt, But/Hd, M5 x 11, Shld, Slv | 4 | |
| 8 | T3331075 | Bolt, But/Hd, M5 x 14, Slv | 2 | |
| 9 | T3050331 | Screw, Cap/Hd, M6 x 16, Slv, Enc | 4 | |
| 10 | T2305684 | Rear Mudguard, Aluminium | 1 | |
| 11 | T2308772 | Hanger, Numberplate, Lower | 1 | |
| 12 | T2308773 | Support Bracket, Rear Mudguard | 1 | |
| 13 | T3010701 | Flanged Sleeve,6.4 x 10 x 14.5 | 2 | |
| 14 | T3331041 | Screw, Pan/Hd, Tx, M6 x 25, Enc | 4 | |
| 15 | T3021100 | Grommet, Dia 13 x 1.8 | 4 | |
| 16 | T3010702 | Flanged Sleeve,6.4 x 10 x 8.5 | 5 | |
| 17 | T2307242 | Mudguard Tray | 1 | |
| 18 | T3020050 | Gummilager | 1 | |
| 19 | T3330727 | Screw, But/Hd, M6 x 20, Slv | 1 | |
| 20 | T3331414 | Screw, S/Tap, Torx,5 x 16 | 1 | |
| 21 | T3550286 | Washer,5.3 x 18 x 1.6 | 1 | |
| 22 | T3205081 | Bolt, HHF, Lghtd, M6 x 28, Enc | 2 | |
| 23 | T3021155 | Grommet, Dia 13 x 6, Panel | 2 | |
| 24 | T3555026 | Washer,6.4 x 18 x 1.6 | 4 | |
| 25 | T2308829 | Numberplate Hanger, Upper | 1 | |
| 26 | T3350161 | Nut, Captive, M5 | 4 | |
| 27 | T3332656 | Screw, Button, M5 x 0.8 x 12, Enc | 4 | |
| 28 | T3350010 | Sich.mutter | 2 | |
| 29 | T2308898 | Weld Stud Plate, M5 x 0.8 x 14.8 | 1 | |
| 30 | T2308764 | Grommet, Rear Mudguard Tray | 1 | |
| 31 | T3700370 | Cable Tie Holder,21 x 21, White | 1 | |
| 32 | T3700015 | Kabelbinder | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
