ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

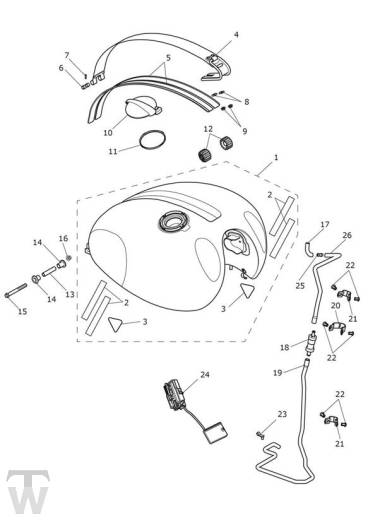

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2401685-NF | Fuel Tank Assembly | 1 | Fusion White |
1 | T2401685-AA | Fuel Tank Assembly | 1 | Cobalt Blue |
2 | T2401612 | Decal, Fuel Tank | 4 | Fitted to Blue Tanks |
2 | T2401603 | Decal, Fuel Tank | 4 | Fitted to White Tanks |
3 | T2401745 | Decal, Fuel Tank | 2 | |
4 | T2403710 | Strap, Fuel Tank, Fabrication | 1 | |
5 | T2403805 | Gasket, Tank Strap, Adhesive | 2 | |
6 | T2401447 | Tank Strap, Boss | 1 | |
7 | T3330659 | Screw, Pan/Hd, TX, M5 x 25, Enc | 1 | |
8 | T3551178 | Washer, M5 x 15 x 1.6 | 2 | |
9 | T3350010 | Sich.mutter | 2 | |
10 | T2400812 | Fuel Filler Cap, Monza | 1 | |
11 | T2401403 | Fixture Ring, Plastic | 2 | |
12 | T2400854 | Tank Mount Bush | 2 | |
13 | T2401401 | Turned Spacer, Tank Mount | 1 | |
14 | T2403597 | Rubber Bush | 2 | |
15 | T3202330 | Bolt, RHHF, M6 x 90, Slv | 1 | |
16 | T3350003 | Sich.mutter | 1 | |
17 | T1240644 | Hose, Tank to Restrictor | 2 | |
18 | T2405042 | Roll Over Valve | 1 | |
19 | T2401581 | Hose, Roll Over to Drain | 1 | |
20 | T1241673 | Guide, Hose & Valve | 1 | |
21 | T2101679 | Hose Guide | 2 | |
22 | T3700120 | Niet | 6 | |
23 | T3700091 | Schelle, kabel- | 1 | |
24 | T2402031 | Fuel Level Sensor | 1 | |
25 | T2401851 | Restrictor, Breather Hose | 1 | |
26 | T2401969 | Hose, Restrictor to Rollover Valve | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
