Produktbeschreibung
ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

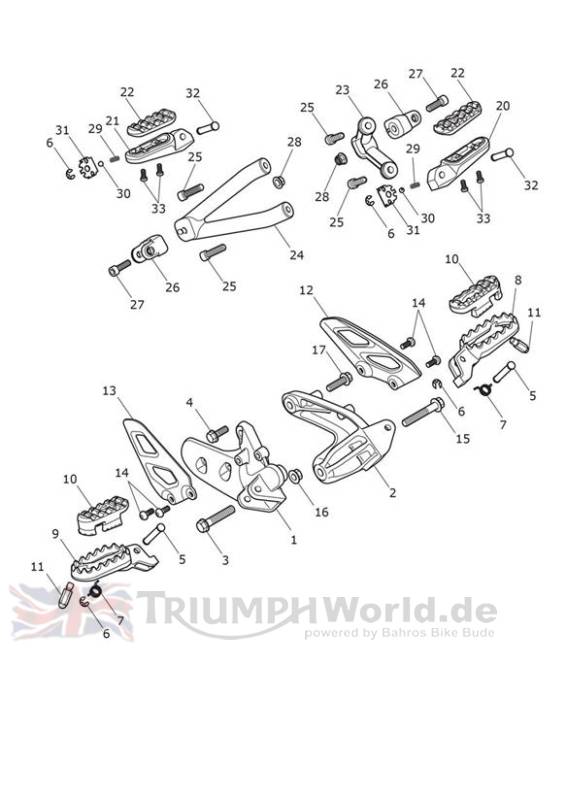

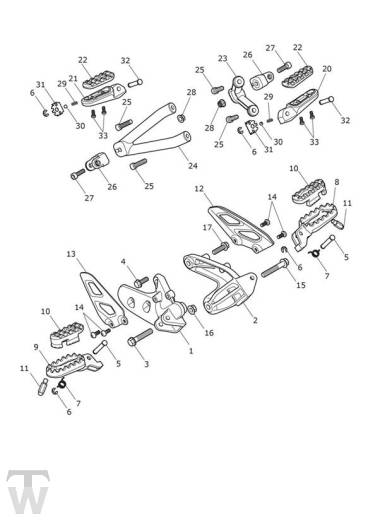

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 | T2081572 | Control Plate, RH | 1 | |
| 2 | T2081577 | Control Plate, LH | 1 | |
| 3 | T3205766 | Bolt, HHF, Lghtd, M10 x 55, Slv | 1 | |
| 4 | T3205781 | Bolt, HHF, Lghtd, M8 x 1.25 x 25, Slv | 1 | |
| 5 | T2080874 | Pivot Pin, Footrest,8.0 | 2 | |
| 6 | T3500207 | SICHERUNGSSCHEIBE AUSSEN 8 X 0.89 | 4 | |
| 7 | T2080819 | Return Spring, Footrest | 2 | |
| 8 | T2081867 | Footpeg, Rider, LH | 1 | |
| 9 | T2081868 | Footpeg, Rider, RH | 1 | |
| 10 | T2081892 | Footrest Rubber | 2 | |
| 11 | T2085162 | Peg, Bank Angle,25mm | 2 | |
| 12 | T2081591 | Heelguard, LH | 1 | |
| 13 | T2081796 | Heelguard, RH | 4 | |
| 14 | T3330334 | Screw, Tx, Pan/HD, M6 x 16, Slv | 4 | |
| 15 | T3205760 | Bolt, HHF, Lghtd, M10 x 60, Slv | 1 | |
| 16 | T3350250 | Locknut, Flanged, M10 | 1 | |
| 17 | T3205653 | Bolt, HHF, Lghtd, M8 x 30, Slv | 1 | |
| 20 | T2082142 | Footrest, Rear, LH | 1 | |
| 21 | T2082139 | Footrest, Rear, RH | 1 | |
| 22 | T2082289 | Footrest Rubber, Pillion | 2 | |
| 23 | T2082138 | Footrest Hanger, LH, Rear | 1 | |
| 24 | T2082197 | Footrest Hanger, RH, Rear | 1 | |
| 25 | T3050323 | Screw, Cap/Hd, M8 x 30, Slv | 4 | |
| 26 | T2081501 | Clevis, Pillion | 2 | |
| 27 | T3051097 | Screw, Cap/Hd, M8 x 25, Silver | 2 | |
| 28 | T3350004 | Flanschmutter | 2 | |
| 29 | T2081674 | Spring, Detent | 2 | |
| 30 | T2081675 | Detent Ball | 2 | |
| 31 | T2081672 | Detent Plate | 2 | |
| 32 | T2080547 | Lagerstift | 2 | |
| 33 | T3330337 | Screw, Pan/Hd, TX, M5 x 12, Enc | 4 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
