ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

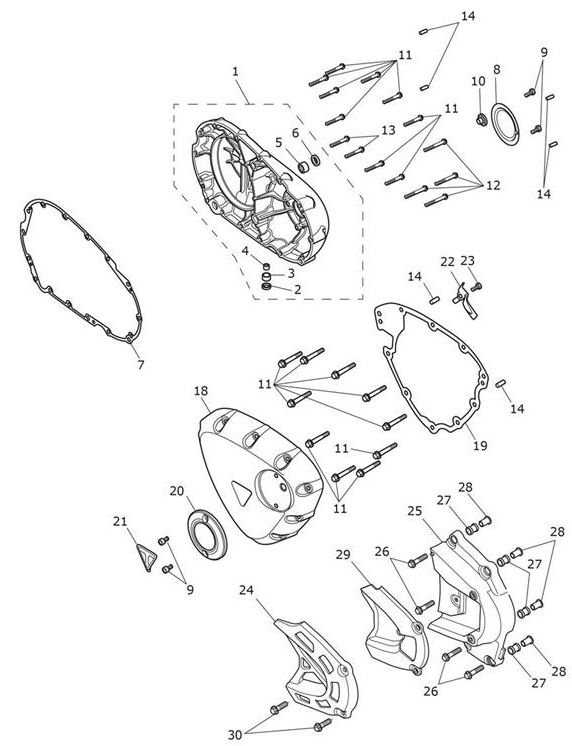

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T1267778 | Clutch Cover Assy, Black | 1 | |
2 | T3600095 | Dichtung, staubschutz | 1 | |
3 | T3800110 | Lager, wälz | 1 | |
4 | T3800156 | Bearing, Needle Roller,7x11x9 | 1 | |
5 | T3800001 | Bearing, Needle,20x14x12 | 1 | |
6 | T3600088 | SEAL, OIL,14X22X4.5 | 1 | |
7 | T1269876 | Gasket, Clutch Cover | 1 | |
8 | T1269027 | Clutch Cover Badge, Graphite | 1 | |
9 | T3051055 | Screw, Cap/Hd, M5 x 10, Slv, Enc | 4 | |
10 | T1267676 | Plug, M12 x 1.75, Black | 1 | |
11 | T3205072 | Bolt, HHF, Lghtd, M6 x 40, Slv | 19 | |
12 | T3205073 | Bolt, HHF, Lghtd, M6 x 1.0 x 50, Slv | 4 | |
13 | T3205082 | Bolt, HHF, Lghtd, M6 x 35, Enc | 2 | |
14 | T3000005 | Dowel, Dia 6.0 x 16 | 6 | |
18 | T1267621 | Alternator Cover | 1 | |
19 | T1268765 | Gasket, Alternator Cover | 1 | |
20 | T1269017 | Cover, Graphite | 1 | |
21 | T3951060 | Badge, Flat, Type 1 | 1 | |
22 | T1308765 | Bracket, Cable | 1 | |
23 | T3330728 | Screw, Pan/Hd, Tx, M5 x 16, Enc | 1 | |
24 | T1264041 | Sprocket Cover, Outer | 1 | |
25 | T1264059 | Sprocket Cover, Inner | 1 | |
26 | T3200148 | Bolt, M6 x 30, Silver | 4 | |
27 | T1261662 | Grommet, Sprocket Cover | 4 | |
28 | T3010901 | Flanged Sleeve,6.4 x 9 x 14.6 | 4 | |
29 | T1264055 | Sprocket Cover, Middle | 1 | |
30 | T3200190 | Bolt, RHHF, M6 x 25, SLV | 2 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
ACHTUNG: Teile aus Ersatzteilkatalogen werden extra für Ihr Fahrzeug bestellt. Es besteht daher kein ersatzloses Rückgaberecht.
Die Wiedereinlagerungsgebühr für zurückgesandte Bestellungen beträgt 25% des Warenwertes.
