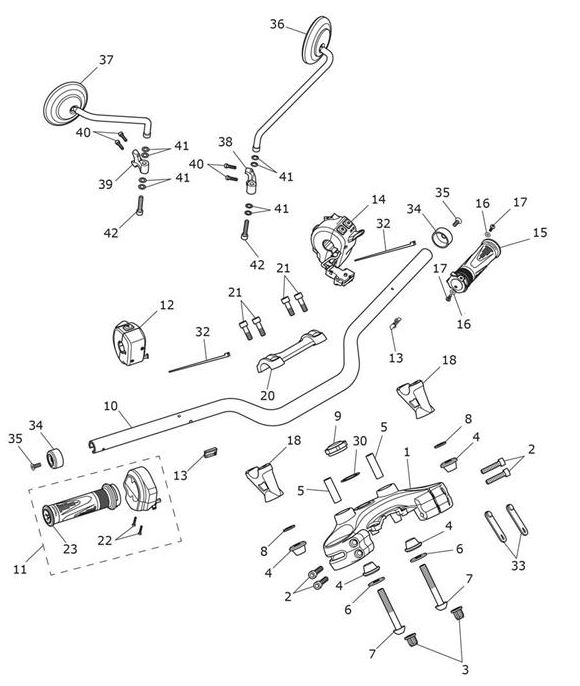

Lenker Schalter - Scrambler 1200 XC

ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer anklicken, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren

- jede OEM-Nr. ist nur 1 Stück! Die Menge muss im Warenkorb angepasst werden!
- Spalte [Benötigt] und [Hinweise] beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

Lfd.Nr.	OEM-Details	Bezeichnung	Benötigt	Hinweise
1	T2041761	Upper Yoke	1
2	T3050324	Screw, Cap/Hd, M8 x 1.25 x 35, Slv	4
3	T2703780	Grommet, Headlight Bracket	2
4	T2042136	Rubber Bush, Handlebar Clamp	4
5	T2045065	Sleeve, Flanged, Handlebar	2
6	T3555030	Washer,10.5 x 30 x 2.5	2
7	T3332552	Bolt, Skt/HD, M10,75 LG	2
8	T3550632	Washer,10.5 x 21 x 2	2
9	T2049880	Nut, Upper Yoke, M25	1
10	T2041637	Handlebar, Aluminium, Black	1
11	T2048096	Sensor, AP, Cruise	1
12	T2041764	Switchcube, RH, Variant 6	1
13	T2049701	Switchcube Mounting Block	2
14	T2044342	Switchcube, LH, Variant 21	1	All Except US, CA & JP
14	T2044343	Switchcube, LH, Variant 22	1	US, CA & JP Only
15	T2043789	Grip, Handlebar, LH	1
16	T3550500	Washer,4.3 x 9.0 x 0.8	2
17	T3331439	Screw, S/Tap, Pan/Hd, M4 x 10, Slv	2
18	T2042947	Clamp, Handlebar Lower	2
20	T2042945	Clamp, Handlebar Upper	1
21	T3051097	Screw, Cap/Hd, M8 x 25, Silver	4
22	T3050314	Bolt, M5 x 20	2
23	T2044901	Grip, Handlebar, RH	1
30	T3551551	Washer,27.5 x 35 x 0.5	1
32	T3700015	Kabelbinder	2
33	T3700259	Rubber Band,43mm	2
34	T2046667	Finisher, Bar End, Black	2
35	T3330959	Screw, Csk, M6 x 16. Slv, Enc	2
36	T2060087	Mirror Assy, LH	1
37	T2060088	Mirror Assy, RH	1
38	T2060136	Bracket, Mirror, Short, LH	1
39	T2060134	Bracket, Mirror, Short, RH	1
40	T3050301	Screw, Cap/Hd. M5 x 20, Blk	4
41	T3550278	Washer, Low FR,8.5 x 14	8
42	T3051033	Screw, Cap/Hd, M8 x 40, Enc	2

Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)

LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts

obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
