ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

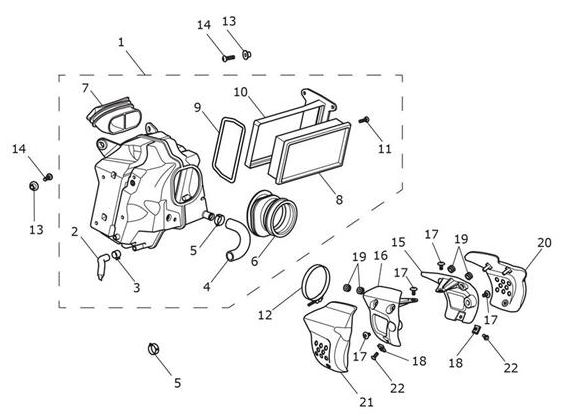

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2203552 | Airbox Assembly | 1 | |
2 | T2201434 | Drain Tube, Sealed | 1 | |
3 | T3700089 | Schelle, schlauch- | 1 | |
4 | T2201958 | Hose, Crankcase Breather | 1 | |
5 | T3700050 | Schl.schelle | 2 | |
6 | T2201936 | Intake Duct, Airbox | 1 | |
7 | T2201993 | Intake Duct, Airbox | 1 | |
8 | T2201816 | Air Filter | 1 | |
9 | T2201887 | Seal, Filter Face | 1 | |
10 | obs T2201824 | Cassette, Air Filter | 1 | |
11 | T3330319 | Screw, S/Tap,5 x 20 | 4 | |
12 | T3701080 | Band Clamp,72mm | 1 | |
13 | T3010702 | Flanged Sleeve,6.4 x 10 x 8.5 | 2 | |
14 | T3331234 | Screw, Torx, P/H, M6 x 20, Slv | 2 | |
15 | T2201896 | Mount, Intake Finisher, LH | 1 | |
16 | T2202842 | Mount, Intake Finisher, RH | 1 | |
17 | T3331075 | Bolt, But/Hd, M5 x 14, Slv | 4 | |
18 | T3350161 | Nut, Captive, M5 | 2 | |
19 | T3020131 | Grommet,9 x 2 x 6 | 4 | |
20 | T2201740 | Finisher, Intake, LH | 1 | |
21 | T2201817 | Finisher, Intake, RH | 1 | |
22 | T3332656 | Screw, Button, M5 x 0.8 x 12, Enc | 2 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
