Kühlung - Tiger XR ab FIN855532

ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren

Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

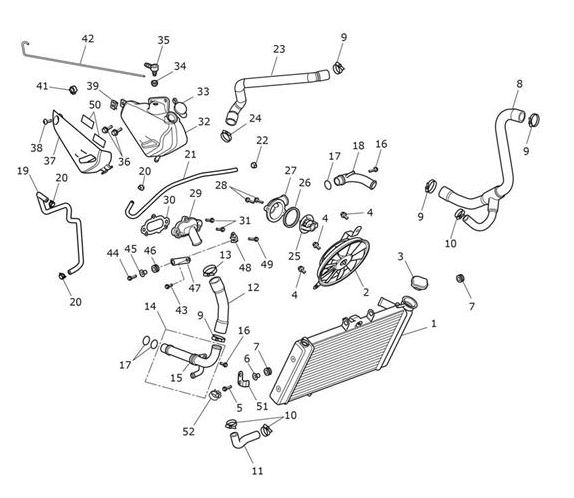

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]

Lfd.Nr.	OEM-Details	Bezeichnung	Benötigt	Hinweise
1	T2100775	Radiator, Flat	1
2	T2100309	Fan, Cooling	1
3	T2100081	Cap Assy, Radiator	1
4	T3331517	Screw, P/HD Tx, Shld, M6 x 16, S	3
5	T3205067	Bolt, HHF, Lghtd, M6 x 25, Slv	1
6	T3010702	Flanged Sleeve,6.4 x 10 x 8.5	1
7	T3020153	Grommet,13 x 3 x 10	2
8	T2101421	Hose, Water Inlet, T-Piece	1
9	T3706214	Clamp, Constant Tension, Dia 29	4
10	T3706211	Clamp, Constant Tension, Dia 19	3
11	T2107200	Hose, Water Inlet, Heat Ex	1
12	T2105201	Hose, Water Pump, Outlet	1
13	T3706215	Clamp, Constant Tension, Dia 30	1
14	T2107014	Pipe, Water, Pump Outlet	1
15	T3600190	O-ring	1
16	T3205064	Bolt, RHHF, Domed, S/S, M6 x 16, Enc	2
17	T3600124	O Ring, ID 21.5 x 3	3
18	T2107012	Pipe, Water Pump Inlet	1
19	T2100408	Hose, Bypass, Water	1
20	T3700440	Clip, Hose,11-12.5mm	3
21	T2109005	Hose, Expansion Tank	1
22	T3700077	Splint	1
23	T2101423	Hose, Water Head to Rad	1
24	T3706216	Clamp, Constant Tension, Dia 32	1
25	T2100676	Thermostat	1
26	T2100201	Seal, Thermostat	1
27	T2100206	COVER, WATER OUTLET	1
28	T3205066	Bolt, HHF, Lghtd, M6 x 20, Slv	2
29	T2100224	Cover, Water Inlet	1
30	T2100205	Gasket, Water Inlet	1
31	T3205066	Bolt, HHF, Lghtd, M6 x 20, Slv	2
32	T2108888	Expansion Tank, Coolant	1
33	T2101015	Cap, Expansion Tank	1
34	T3450141	Grommet, TPE, Quickfit	1
35	T2100433	Elbow, Overflow, Quickfit	1
36	T3202304	Bolt, RHHF, M6 x 20, Slv	2
37	T2108889	Finisher, Expansion Tank	1
38	T3330941	Screw, But/Hd, Skt, M5 x 16, Slv	1
39	T3351052	Nut, Captive,4-5.5mm	1
41	T3700108	Splint	1
42	T2108895	Hose, Expansion Tank Overflow	1
43	T3205063	Bolt, HHF, Lghtd, M6 x 16, Slv	1
44	T3205067	Bolt, HHF, Lghtd, M6 x 25, Slv	1
45	T3010144	Flgd Sleeve, M6 x 9.6 x 10.5	1
46	T3020033	Grommet; 12 x 2 x 9.6	1
47	T2100323	Bracket, Radiator, Lower, Front	1
48	T2100168	Bracket, Radiator, Lower, Rear	1
49	T3205067	Bolt, HHF, Lghtd, M6 x 25, Slv	1
50	T3650200	Adhesive Tape,19mm x 50mm	2
51	T2101551	Clutch Retention Bracket	1
52	T3700108	Splint	1
53	T4007771	Coolant, OAT, Premix, D2053	-	Not Illustrated

Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)

LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts

obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
