ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

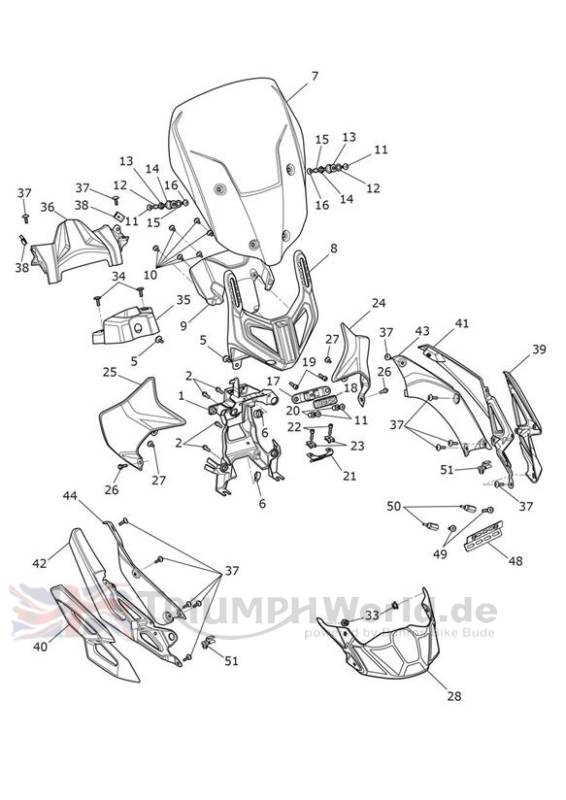

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2307328 | Front Subframe | 1 | |
2 | T3205063 | Bolt, HHF, Lghtd, M6 x 16, Slv | 4 | |
5 | T3330726 | Screw, Btn/Hd, M6 x 12, Slv | 2 | |
6 | T3700182 | Clip, Omega,18mm x 14mm | 2 | |
7 | T2308852 | Screen | 1 | All Markets Except US & CA |
7 | T2308853 | Screen, Coated | 1 | US & CA |
8 | T2308854 | Screen Support | 1 | |
9 | T2308857 | Instrument Cowl | 1 | |
10 | T3331436 | Screw, S/Tap, Pan, Torx,4 x 11, PT | 6 | |
11 | T3331065 | Bolt, But/Hd, M5 x 16, Shld, Blk | 4 | |
12 | T3600331 | Rubber Washer | 2 | |
13 | T2307910 | Mount Boss | 2 | |
14 | T3750011 | Bush, Flanged,8 x 10 x 4 | 2 | |
15 | T2307201 | Wave Spring, Crest to Crest | 2 | |
16 | T3331066 | Bolt, But/Hd, M5 x 17, Shld, Blk | 2 | |
17 | T2308858 | Central runner, Screeen | 1 | |
18 | T2308860 | Badge, Tiger, Screen Support | 1 | |
19 | T3050334 | Screw, Cap/Hd, M6 x 20, Slv | 2 | |
20 | T3350050 | Wellnut, M5 | 2 | |
21 | T2505026 | Bracket, Ambient Temperature | 1 | |
22 | T3330941 | Screw, But/Hd, Skt, M5 x 16, Slv | 2 | |
23 | T3350129 | Nut, Captive, M5 | 2 | |
24 | T2308855 | Underscreen Moulding, LH | 1 | |
25 | T2308856 | Underscreen Moulding, RH | 1 | |
26 | T3205063 | Bolt, HHF, Lghtd, M6 x 16, Slv | 2 | |
27 | T3332568 | Screw, But/HD, M5 x 8, Slv | 2 | |
28 | T2309939-NW | Centre Panel | 1 | Crystal White - > 958808 All Except BR & IN; > 955761 BR & IN Only |
28 | T2309939-MP | Centre Panel | 1 | Silver Ice - > 958808 All Except BR & IN; > 955761 BR & IN Only |
28 | T2309939-AB | Centre Panel | 1 | Matt Cobalt Blue - > 958808 All Except BR & IN; > 955761 BR & IN Only |
28 | T2309939-NK | Centre Panel | 1 | Pure White - 958809 > All Except BR & IN; 955762 > BR & IN Only |
28 | T2309939-PS | Centre Panel | 1 | Matt Jet Black - 958809 > All Except BR & IN; 955762 > BR & IN Only |
28 | T2309939-JF | Centre Panel | 1 | Lucerne Blue - 958809 > All Except BR & IN; 955762 > BR & IN Only |
33 | T3350003 | Sich.mutter | 2 | |
34 | T3330727 | Screw, But/Hd, M6 x 20, Slv | 2 | |
35 | T2309879 | Ignition Switch Panel | 1 | |
36 | T2306954 | Panel, Tank, Front | 1 | |
37 | T3330941 | Screw, But/Hd, Skt, M5 x 16, Slv | 12 | |
38 | T3350123 | Nut, Captive, M5, Non-Secured | 2 | |
39 | T2305529-MH | Screen Panel, Pntd, LH | 1 | Aluminium Silver |
39 | T2305529-PS | Screen Panel, Pntd, LH | 1 | Matt Jet Black |
40 | T2305528-MH | Screen Panel, Pntd, RH | 1 | Aluminium Silver |
40 | T2305528-PS | Screen Panel, Pntd, RH | 1 | Matt Jet Black |
41 | T2309838-NW | Cockpit Panel, LH | 1 | Crystal White - > 958808 All Except BR & IN; > 955761 BR & IN Only |
41 | T2309838-MP | Cockpit Panel, LH | 1 | Silver Ice - > 958808 All Except BR & IN; > 955761 BR & IN Only |
41 | T2309838-AB | Cockpit Panel, LH | 1 | Matt Cobalt Blue - > 958808 All Except BR & IN; > 955761 BR & IN Only |
41 | T2309838-NK | Cockpit Panel, LH | 1 | Pure White - 958809 > All Except BR & IN; 955762 > BR & IN Only |
41 | T2309838-PS | Cockpit Panel, LH | 1 | Matt Jet Black - 958809 > All Except BR & IN; 955762 > BR & IN Only |
41 | T2309838-JF | Cockpit Panel, LH | 1 | Lucerne Blue - 958809 > All Except BR & IN; 955762 > BR & IN Only |
42 | T2309839-NW | Cockpit Panel, RH | 1 | Crystal White - > 958808 All Except BR & IN; > 955761 BR & IN Only |
42 | T2309839-MP | Cockpit Panel, RH | 1 | Silver Ice - > 958808 All Except BR & IN; > 955761 BR & IN Only |
42 | T2309839-AB | Cockpit Panel, RH | 1 | Matt Cobalt Blue - > 958808 All Except BR & IN; > 955761 BR & IN Only |
42 | T2309839-NK | Cockpit Panel, RH | 1 | Pure White - 958809 > All Except BR & IN; 955762 > BR & IN Only |
42 | T2309839-PS | Cockpit Panel, RH | 1 | Matt Jet Black - 958809 > All Except BR & IN; 955762 > BR & IN Only |
42 | T2309839-JF | Cockpit Panel, RH | 1 | Lucerne Blue - 958809 > All Except BR & IN; 955762 > BR & IN Only |
43 | T2305311 | Cockpit Infill Panel, LH | 1 | |
44 | T2305312 | Cockpit Panel Infill, RH | 1 | |
48 | obs T2309812 | Bracket, Number Plate, Front | 1 | |
49 | T3330941 | Screw, But/Hd, Skt, M5 x 16, Slv | 2 | |
50 | T2304694 | Threaded Spacer, M5 | 2 | |
51 | T3700162 | Clip, Cable/Pipe | 2 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
