ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

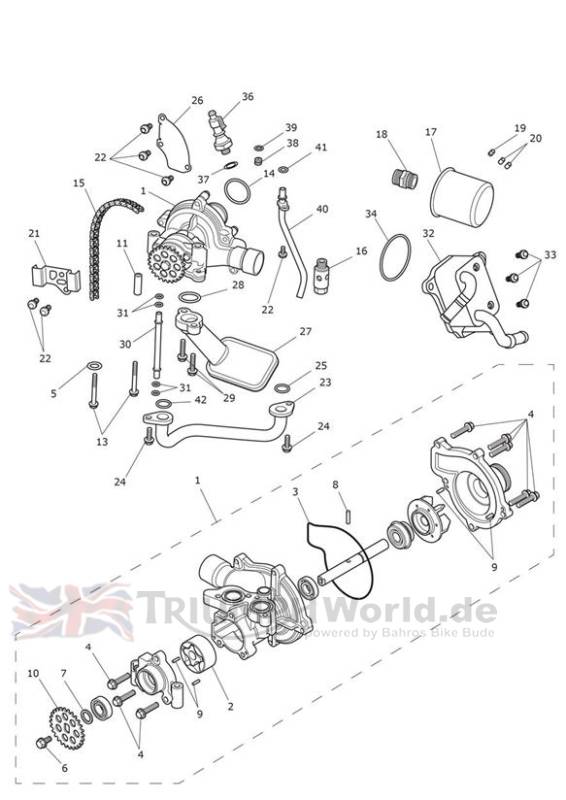

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 |  T1211395 | Pump Assembly, Oil & Water | 1 | |
| 2 | T1210169 | Rotor Set, Oil | 1 | |
| 3 | T1210171 | Seal, O-Ring, Cover, Water Pump | 1 | |
| 4 | T1210172 | Bolt, RHHF, M6 x 25, Raw | 8 | |
| 5 | T3550962 | Washer, M6 x 13 x 1 | 1 | |
| 6 | T1210174 | Bolt, HHF, M6 x 12, Raw | 1 | |
| 8 | T3000053 | Drive Pin, Oil Rotor | 1 | |
| 9 | T3000049 | Dowel, Dia 3x10 | 4 | |
| 10 | T1210175 | Sprocket, Drive, Oil/Water Pump | 1 | |
| 11 | T3000034 | Dowel, Hollow, Split Dia 8 x 30 | 1 | |
| 13 | T3200123 | Bolt, RHHF, M6 x 50, Encaps | 2 | |
| 14 | T3600127 | O Ring,31.6x2.4 | 1 | |
| 15 | T1210121 | Chain,6.35 Pitch,74 Link | 1 | |
| 16 | T1211065 | Pressure Relief Valve | 1 | |
| 17 | T1218001 | Oil Filter, OES | 1 | |
| 18 | T1210438 | Oil Filter Adaptor | 1 | |
| 19 | T1211012 | HUELSE, OELDUESE KOLBEN 1.2 MM | 1 | |
| 20 | T1211000 | OELDUESE KOLBEN | 2 | |
| 21 | T1210023 | Retainer Plate, Aux Drive Chain | 1 | |
| 22 | T3331042 | Screw, Pan/Hd, Tx, M6 x 12, Enc | 6 | |
| 23 | T1210193 | Pipe, Oil Feed | 1 | |
| 24 | T3205064 | Bolt, RHHF, Domed, S/S, M6 x 16, Enc | 2 | |
| 25 | T3600191 | O Ring,16 x 2 | 1 | |
| 26 | T1210194 | Baffle Plate, Crankcase Breather | 1 | |
| 27 | T1210191 | Oil Pick Up | 1 | |
| 28 | T3600106 | O-Ring,24 x 2.5 | 1 | |
| 29 | T3200134 | Bolt, RHHF, M6x25, Encaps | 2 | |
| 30 | T1210128 | Pump Drain Tube | 1 | |
| 31 | T3600109 | O Ring, ID 5.6 x 2.3 | 4 | |
| 32 | T1210630 | Heat Exchanger, Oil/Water, Aluminium | 1 | |
| 33 | T3331191 | Screw, Pan/Hd, Tx, M6 x 20, Enc | 3 | |
| 34 | T3600262 | O Ring, ID 64.77 x 2.62 | 1 | |
| 36 | T1210091 | Oil Pressure Switch, M10 | 1 | |
| 37 | T3550546 | Washer, Cu, OD 16 x ID 10.2/ | 1 | |
| 38 | T1210000 | Restrictor, Oil, Gearbox | 1 | |
| 39 | T3600126 | O Ring, ID 7.1 x 1.6 | 1 | |
| 40 | T1210192 | Pipe, Breather Drain | 1 | |
| 41 | T3600153 | 'O' RING | 1 | |
| 42 | T3600132 | O Ring 20 x 2.62 | 1 | |
| 1 | T1211395 | Pump Assembly, Oil & Water | 1 | |
| 2 | T1210169 | Rotor Set, Oil | 1 | |
| 3 | T1210171 | Seal, O-Ring, Cover, Water Pump | 1 | |
| 4 | T1210172 | Bolt, RHHF, M6 x 25, Raw | 8 | |
| 5 | T3550962 | Washer, M6 x 13 x 1 | 1 | |
| 6 | T1210174 | Bolt, HHF, M6 x 12, Raw | 1 | |
| 7 | obs T1210176 | Spacer, Sprocket | 1 | |
| 8 | T3000053 | Drive Pin, Oil Rotor | 1 | |
| 9 | T3000049 | Dowel, Dia 3x10 | 4 | |
| 10 | T1210175 | Sprocket, Drive, Oil/Water Pump | 1 | |
| 11 | T3000034 | Dowel, Hollow, Split Dia 8 x 30 | 1 | |
| 13 | T3200123 | Bolt, RHHF, M6 x 50, Encaps | 2 | |
| 14 | T3600127 | O Ring,31.6x2.4 | 1 | |
| 15 | T1210121 | Chain,6.35 Pitch,74 Link | 1 | |
| 16 | T1211065 | Pressure Relief Valve | 1 | |
| 17 | T1218001 | Oil Filter, OES | 1 | |
| 18 | T1210438 | Oil Filter Adaptor | 1 | |
| 19 | T1211012 | HUELSE, OELDUESE KOLBEN 1.2 MM | 1 | |
| 20 | T1211000 | OELDUESE KOLBEN | 2 | |
| 21 | T1210023 | Retainer Plate, Aux Drive Chain | 1 | |
| 22 | T3331042 | Screw, Pan/Hd, Tx, M6 x 12, Enc | 6 | |
| 23 | T1210193 | Pipe, Oil Feed | 1 | |
| 24 | T3205064 | Bolt, RHHF, Domed, S/S, M6 x 16, Enc | 2 | |
| 25 | T3600191 | O Ring,16 x 2 | 1 | |
| 26 | T1210194 | Baffle Plate, Crankcase Breather | 1 | |
| 27 | T1210191 | Oil Pick Up | 1 | |
| 28 | T3600106 | O-Ring,16 x 2 | 1 | |
| 29 | T3200134 | Bolt, RHHF, M6x25, Encaps | 2 | |
| 30 | T1210128 | Pump Drain Tube | 1 | |
| 31 | T3600109 | O Ring, ID 5.6 x 2.3 | 4 | |
| 32 | T1210630 | Heat Exchanger, Oil/Water, Aluminium | 1 | |
| 33 | T3331191 | Screw, Pan/Hd Tx, M6 x 20, Enc, Slv | 3 | |
| 34 | T3600262 | O Ring, ID 64.77 x 2.62 | 1 | |
| 36 | T1210091 | Oil Pressure Switch, M10 | 1 | |
| 37 | T3550546 | Washer, Cu, OD 16 x ID 10.2/ | 1 | |
| 38 | T1210000 | Restrictor, Oil, Gearbox | 1 | |
| 39 | T3600126 | O Ring, ID 7.1 x 1.6 | 1 | |
| 40 | T1210192 | Pipe, Breather Drain | 1 | |
| 41 | T3600153 | 'O' RING | 1 | |
| 42 | T3600132 | O Ring 20 x 2.62 | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
