ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

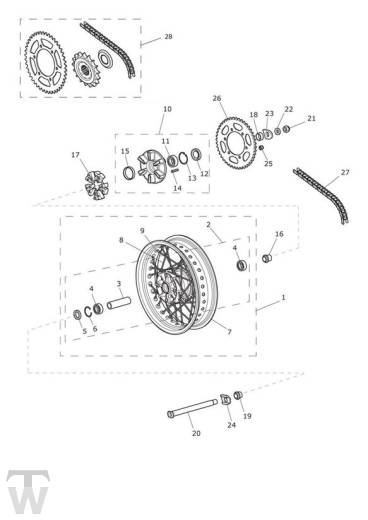

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2014400 | Wheel Assy, Rear,4.25 x 17 | 1 | |
2 | T2014402 | Hub Assy, Rear | 1 | |
3 | T2000405 | DISTANZSTUECK, VORDERRAD | 1 | |
4 | T3800703 | Bearing, Ball,20 47 14 | 2 | |
5 | T3600701 | Oil Seal, DC 28 47 7 | 1 | |
6 | T3500402 | Circlip, Int Dia 47 | 1 | |
7 | T2014401 | Rim, Aluminium,4.25 x 17" | 1 | |
8 | T2014404 | Spoke, Wire,200mm | 32 | |
9 | T2005003 | Nipple, Steel, Spoke | 32 | |
10 | T2010606 | Sprocket Carrier Assy, Black | 1 | |
11 | T3800029 | Lager | 1 | |
12 | T3600073 | Öldichtung | 1 | |
13 | T3500203 | Circlip, Int,52 x 2 | 1 | |
14 | T2012144 | Stud, Sprocket Carrier | 6 | |
15 | T2010630 | Bearing, Ring | 1 | |
16 | T2010492 | Spacer, Stepped | 1 | |
17 | T2010650 | Cush Drive Rubber | 1 | |
18 | T2010647 | Spacer Tube,35 x 20 x 12.5 | 1 | |
19 | T2012048 | Top Hat Spacer,22.4 Long | 1 | |
20 | T2015060 | Rear Wheel Spindle | 1 | |
21 | T3350118 | Sich.mutter | 1 | |
22 | T3555035 | Washer,19 x 34 x 3 | 1 | |
23 | T2012016 | Chain Adjuster Block, LH | 1 | |
24 | T2010338 | Chain Adjuster Block, RH | 1 | |
25 | T3350250 | Locknut, Flanged, M10 | 6 | |
26 | T2010553 | Sprocket, Rear,50T | 1 | |
27 | obs T2011470 | Chain, Final Drive,525,124L | 1 | |
28 | T2017260 | Chain & Sprocket Kit,124/50/16 | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
