Cockpit - Tiger 1200 XCx

ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren

Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

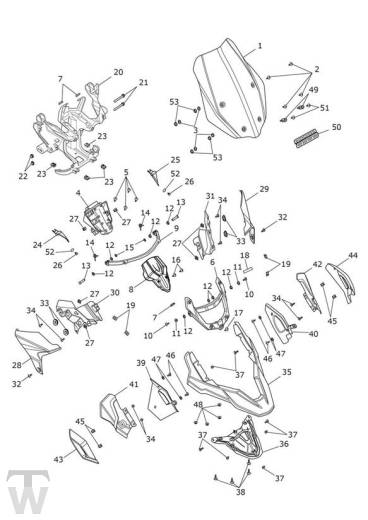

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]

Lfd.Nr.	OEM-Details	Bezeichnung	Benötigt	Hinweise
1	T2308556	Screen, Moulding	1	All Except US & CA
1	T2308558	Screen, Moulding	1	US & CA Only
2	T2310037	Spares Kit, Screen Mounts	1	> 927969 All Except BR, IN & ID; > 928481 BR Only
2	T3330941	Screw, But/Hd, Skt, M5 x 16, Slv	4	927970 > All Except BR, IN & ID; & 928482 > BR Only
3	T3550288	Washer, Foam	4	> 927969 All Except BR, IN & ID; > 928481 BR Only
3	T2310041	Washer, Rubber,7 x 15 x 4	4	927970 > All Except BR, IN & ID; & 928482 > BR Only
4	T2309085	Screen Adjustment Mechanism	1
5	T3330858	Bolt, But/Hd, M6 x 15, Shld, Slv	4
6	T2309052	Screen Support	1
7	T3020330	Grommet, Rectangular	3
8	T2304534	Moulding, Underscreen, Centre	1
9	T2309031	Screen Support, Pivoting	1
10	T3330429	Screw, Skt HD, M5 x 25, S/S	2
11	T3010084	Flanged Sleeve,5 x 8 x 5.5	2
12	T3750011	Bush, Flanged,8 x 10 x 4	8
13	T2080954	Pivot Pin, Rear Footrest	2
14	T2302514	Torsion Spring	2
15	T3500207	SICHERUNGSSCHEIBE AUSSEN 8 X 0.89	2
16	T3330945	Screw, But/Hd, M5 x 16, Blk	2
17	T3330945	Screw, But/Hd, M5 x 16, Blk	1
18	T2309280	Badge, Screen Support	1
19	T3020027	Grommet, Rubber	4
20	T2309127	Front Subframe	1
21	T3202315	Bolt, HHF, M8 x 65, Slv	2
22	T3350004	Flanschmutter	2
23	T3350111	Nut, Captive, M6	4
24	T2309344	Infill, RH, Front Subframe	1
25	T2309346	Infill, LH, Front Subframe	1
26	T3450290	Fir Tree, M5, Dia 12.1 x 15	2
27	T3350161	Nut, Captive, M5	6
28	T2310016-NW	Cockpit, RH	1	Crystal White > 955859 All Except BR & > 955485 BR Only
28	T2310016-PG	Cockpit, RH	1	Jet Black > 955859 All Except BR & > 955485 BR Only
28	T2310016-HS	Cockpit, RH	1	Matt Khaki
28	T2310016-NK	Cockpit, RH	1	Pure White - 955860 > All Except BR & 955486 > BR Only
28	T2310016-LI	Cockpit, RH	1	Storm Grey - 955860 > All Except BR & 955486 > BR Only
29	T2310005-NW	Cockpit, LH	1	Crystal White > 955859 All Except BR & > 955485 BR Only
29	T2310005-PG	Cockpit, LH	1	Jet Black > 955859 All Except BR & > 955485 BR Only
29	T2310005-HS	Cockpit, LH	1	Matt Khaki
29	T2310005-NK	Cockpit, LH	1	Pure White - 955860 > All Except BR & 955486 > BR Only
29	T2310005-LI	Cockpit, LH	1	Storm Grey - 955860 > All Except BR & 955486 > BR Only
30	T2302893	Wind Deflector, RH	1
31	T2302892	Wind Deflector, LH	1
32	T3330858	Bolt, But/Hd, M6 x 15, Shld, Slv	2
33	T3020029	Grommet, Side Panel	4
34	T3330941	Screw, But/Hd, Skt, M5 x 16, Slv	8
35	T2310014-NW	High Mudguard, Crystal White	1	> 955859 All Except BR & > 955485 BR Only
35	T2310014-PG	High Mudguard, Jet Black	1	> 955859 All Except BR & > 955485 BR Only
35	T2310014-HS	High Mudguard, Matt Khaki	1
35	T2310014-NK	High Mudguard, Pure White	1	955860 > All Except BR & 955486 > BR Only
35	T2310014-LI	High Mudguard, Storm Grey	1	955860 > All Except BR & 955486 > BR Only
36	T2305772	High Mudguard, Inner	1
37	T3331436	Screw, S/Tap, Pan, Torx,4 x 11, PT	7
38	T3330727	Screw, But/Hd, M6 x 20, Slv	4
39	T2302472	Infill, Cockpit, RH	1
40	T2302471	Infill, Cockpit, LH	1
41	T2303779	Finisher, Upper Mudguard, RH	1
42	T2303778	Finisher, Upper Mudguard, LH	1
43	T2310040-PS	Finisher, RH	1	Matt Jet Black
44	T2310053-PS	Finisher, LH	1	Matt Jet Black
45	T3350129	Nut, Captive, M5	4
46	T3330943	Screw, But/Hd, M5 x 14, Slv	4
47	T3550957	WASHER.M6X1X13	4
48	T3010714	Flanged Sleeve,6 x 11 x 2.5	4
49	T2304694	Threaded Spacer, M5	2	ID & IN Only
50	T2304697	Bracket, Front Number Plate	1	ID & IN Only
51	T3330941	Screw, But/Hd, Skt, M5 x 16, Slv	2	ID & IN Only
52	T3600109	O Ring, ID 5.6 x 2.3	2
53	T3010706	Flanged Sleeve,5.2 x 7 x 6.3	4	927970 > All Except BR, IN & ID; & 928482 > BR Only

Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)

LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts

obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
