Zylinderkopf Ventile - Tiger 1200 XCx

ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren

Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

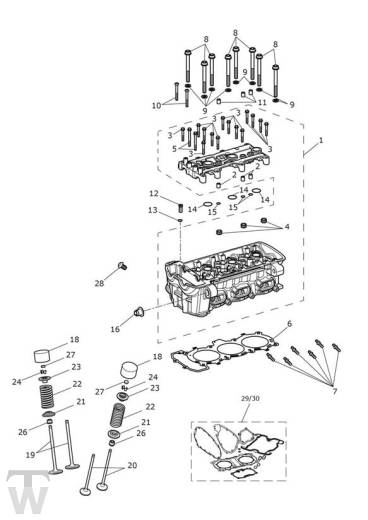

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]

Lfd.Nr.	OEM-Details	Bezeichnung	Benötigt	Hinweise
1	T1151988	Cylinder Head, Machined	1
2	T3000102	Dowel, Hollow,10 x 14	3
3	T3201029	Schraubbolzen, M6 x 40	14
4	T3450000	Plug, PTF-SAE Short,3/8-18, Enc	3
5	T3201038	Bolt, RHHF, M6x60,10.9	2
6	T1151240	Gasket, Cylinder Head	1
7	T3100015	Stud, Shld, M8 x 36.5, Slv, Enc	6
8	T1151221	Bolt, Cylinder Head	8
9	T3555008	Washer,10.5 x 18.1 x 2	8
10	T3331111	Screw, Pan/Hd, Tx, M6 x 55, Slv	2
11	T3000102	Dowel, Hollow,10 x 14	3
12	T1151224	Restrictor, Oil	1
13	T1151225	O Ring, Restrictor	1
14	T3600188	O Ring, Fluorocarbon	3
15	T3600187	O Ring,10 X 2.0	3
16	T2072018	Adjuster, Frame, M12	1
18	T1130063	Bucket, Tappet, Dia 28.5mm	12
19	T1131211	Valve, Inlet	6
20	T1131212	Valve, Exhaust	6
21	T1130404	Platform, Spring Valve	12
22	T1131210	Spring, Valve	12
23	T1131204	Retainer, Spring, Valve	12
24	T1130705	VENTILKEIL	24
26	T1130710	VENTILSCHAFTDICHTUNG,5.0 mm	12
27	T1131010	VENTILSHIM 9.5 mm,1.70 mm	-
27	T1131011	VENTILSHIM 9.5 mm,1.725 mm	-
27	T1131012	VENTILSHIM 9.5 mm,1.75 mm	-
27	T1131013	VENTILSHIM 9.5 mm,1.775 mm	-
27	T1131014	VENTILSHIM 9.5 mm,1.80 mm	-
27	T1131015	VENTILSHIM 9.5 mm,1.825 mm	-
27	T1131016	VENTILSHIM 9.5 mm,1.85 mm	-
27	T1131017	VENTILSHIM 9.5 mm,1.875 mm	-
27	T1131018	VENTILSHIM 9.5 mm,1.90 mm	-
27	T1131019	VENTILSHIM 9.5 mm,1.925 mm	-
27	T1131020	VENTILSHIM 9.5 mm,1.95 mm	-
27	T1131021	VENTILSHIM 9.5 mm,1.975 mm	-
27	T1131022	VENTILSHIM 9.5 mm,2.00 mm	-
27	T1131023	VENTILSHIM 9.5 mm,2.025 mm	-
27	T1131024	VENTILSHIM 9.5 mm,2.05 mm	-
27	T1131025	VENTILSHIM 9.5 mm,2.075 mm	-
27	T1131026	VENTILSHIM 9.5 mm,2.10 mm	-
27	T1131027	VENTILSHIM 9.5 mm,2.125 mm	-
27	T1131028	VENTILSHIM 9.5 mm,2.15 mm	-
27	T1131029	VENTILSHIM 9.5 mm,2.175 mm	-
27	T1131030	VENTILSHIM 9.5 mm,2.20 mm	-
27	T1131031	VENTILSHIM 9.5 mm,2.225 mm	-
27	T1131032	VENTILSHIM 9.5 mm,2.25 mm	-
27	T1131033	VENTILSHIM 9.5 mm,2.275 mm	-
27	T1131034	VENTILSHIM 9.5 mm,2.30 mm	-
27	T1131035	VENTILSHIM 9.5 mm,2.325 mm	-
27	T1131036	VENTILSHIM 9.5 mm,2.35 mm	-
27	T1131037	VENTILSHIM 9.5 mm,2.375 mm	-
27	T1131038	VENTILSHIM 9.5 mm,2.40 mm	-
27	T1131039	VENTILSHIM 9.5 mm,2.425 mm	-
27	T1131040	VENTILSHIM 9.5 mm,2.45 mm	-
27	T1131041	VENTILSHIM 9.5 mm,2.475 mm	-
27	T1131042	VENTILSHIM 9.5 mm,2.50 mm	-
27	T1131043	VENTILSHIM 9.5 mm,2.525 mm	-
27	T1131044	VENTILSHIM 9.5 mm,2.55 mm	-
27	T1131045	VENTILSHIM 9.5 mm,2.575 mm	-
27	T1131046	VENTILSHIM 9.5 mm,2.60 mm	-
27	T1131047	VENTILSHIM 9.5 mm,2.625 mm	-
27	T1131048	VENTILSHIM 9.5 mm,2.65 mm	-
27	T1131049	VENTILSHIM 9.5 mm,2.675 mm	-
27	T1131050	VENTILSHIM 9.5 mm,2.70 mm	-
27	T1131051	VENTILSHIM 9.5 mm,2.725 mm	-
27	T1131052	VENTILSHIM 9.5 mm,2.75 mm	-
27	T1131053	VENTILSHIM 9.5 mm,2.775 mm	-
27	T1131054	VENTILSHIM 9.5 mm,2.80 mm	-
27	T1131055	VENTILSHIM 9.5 mm,2.825 mm	-
27	T1131056	VENTILSHIM 9.5 mm,2.85 mm	-
27	T1131057	VENTILSHIM 9.5 mm,2.875 mm	-
27	T1131058	VENTILSHIM 9.5 mm,2.90 mm	-
27	T1131059	VENTILSHIM 9.5 mm,2.925 mm	-
27	T1131060	VENTILSHIM 9.5 mm,2.95 mm	-
27	T1131061	VENTILSHIM 9.5 mm,2.975 mm	-
27	T1131062	VENTILSHIM 9.5 mm,3.00 mm	-
28	T3450290	Fir Tree, M5, Dia 12.1 x 15	1
29	T3990024	Full Gasket Kit	1	See Service Section for kit breakdown
30	T3990023	Head Gasket Kit	1	See Service Section for kit breakdown

Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)

LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts

obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
