ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

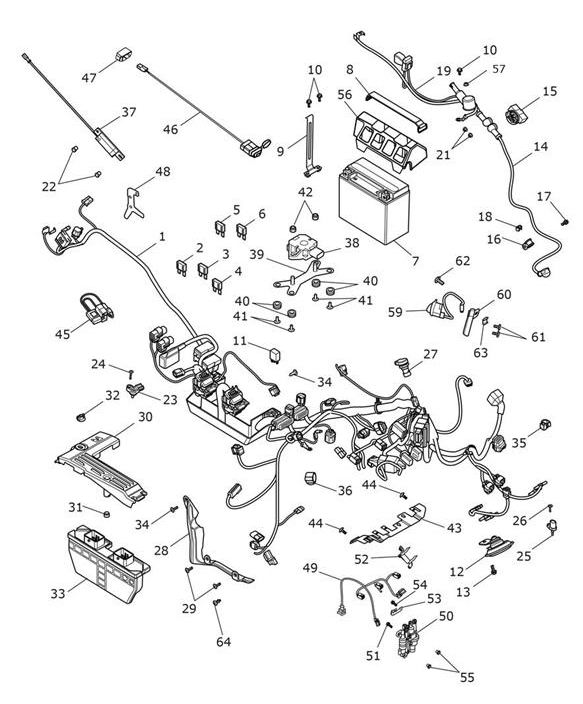

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2501392 | Main Harness | 1 | |
2 | T2501305 | 5a sicherung | 1 | |
3 | T2501320 | 20a sicherung | 1 | |
4 | T2501325 | Sicherung 25 a | 3 | |
5 | T2501330 | Sicherung 30 a | 1 | |
6 | T2505035 | Sicherung | 1 | |
7 | T2501823 | Battery | 1 | |
7 | obs T2501834 | Kit, Battery | 1 | BR Only |
8 | T2501780 | Battery Strap | 1 | |
9 | T2501295 | Battery Bracket | 1 | |
10 | T3203222 | Bolt, HHF, M6 x 12, Slv | 3 | |
11 | T2507727 | Relay, Normally Open, Diode | 6 | |
12 | T2501643 | Horn Assy, Low Tone | 1 | |
13 | T3201228 | Bolt, HHF, M8 x 14, Slv | 1 | |
14 | T2503572 | Starter Lead | 1 | |
15 | T1310008 | Starter Solenoid Assy | 1 | |
16 | T3700192 | P Clip, ID 8mm | 1 | |
17 | T3331042 | Screw, Pan/Hd, Tx, M6 x 12, Enc | 1 | |
18 | T3700061 | Kabelverbinder | 1 | |
19 | T2501757 | Battery Lead | 1 | Includes 40A Fuse |
20 | T2505035 | Sicherung | 1 | Not illustrated |
21 | T3350003 | Sich.mutter | 2 | |
22 | T3701150 | Plastic Rivet, Push Release | 2 | |
23 | T1290975 | Air Pressure Sensor | 1 | |
24 | T3332464 | Screw, S/Tap, THF,5 x 25 | 1 | |
25 | T1290088 | Sensor, Air Temperature | 1 | |
26 | T3331414 | Screw, S/Tap, Torx,5 x 16 | 1 | |
27 | T2505075 | Steckdose | 2 | |
28 | T2503600 | Cable, Tidy, Sump | 1 | |
29 | T3331042 | Screw, Pan/Hd, Tx, M6 x 12, Enc | 2 | |
30 | T2500844 | Cover, CCU | 1 | |
31 | T3021161 | Rubber Foot, Dia 14.22 x 7.1 | 1 | |
32 | T3351100 | Wingnut, M6, Plastic | 1 | |
33 | T2504262 | Kit, CCU & Cut Keys, RF434 | 1 | All Except JP & BR |
33 | T2504260 | Kit, CCU & Cut Keys, JAPAN | 1 | JP Only |
33 | T2504264 | Kit, CCU & Cut Keys, BR | 1 | BR Only |
33 | obs T2502127 | Kit, CCU & Uncut Keys, RF434 | 1 | All Except JP & BR |
33 | obs T2502113 | Kit, CCU & Uncut Keys, JAPAN | 1 | JP Only |
33 | obs T2502611 | Kit, CCU & Uncut Keys, BR | 1 | BR Only |
34 | T3701170 | Plastic Rivet, Screw Type | 2 | |
35 | T2504512 | S Clip,3.5 - 4.5 | 1 | |
36 | T3700222 | Clip, Cable, Dia 25mm, BLK | 1 | |
37 | T2502182 | Antenna, LF | 1 | |
38 | T2508040 | Inertial Measurement Unit | 1 | |
39 | T2508510 | Plate, IMU | 1 | |
40 | T3021221 | Grommet, ID 8.5, OD 10.5 | 4 | |
41 | T3331436 | Screw, S/Tap, Pan, Torx,4 x 11, PT | 4 | |
42 | T3350003 | Sich.mutter | 2 | |
43 | T2501344 | Bracket, Harness Connectors | 1 | |
44 | T3330943 | Screw, But/Hd, M5 x 14, Slv | 2 | |
45 | T2509876 | Flylead, ETC, JP | 1 | JP Only |
46 | T2501419 | USB Charger,5V | 1 | |
47 | T2501421 | Rubber Band, USB | 1 | |
48 | T2507722 | Bracket, USB Connector | 1 | |
49 | T2503577 | Engine Subharness | 1 | |
50 | T2501069 | Moulding, Crankcase Tidy | 1 | |
51 | T3205064 | Bolt, RHHF, Domed, S/S, M6 x 16, Enc | 1 | |
52 | T2500702 | Solenoid Bracket | 1 | |
53 | T2503579 | Bracket, Sub-Harness Connector | 1 | |
54 | T3203222 | Bolt, HHF, M6 x 12, Slv | 1 | |
55 | T3010062 | Flanged Sleeve, M6 x 7.8 x 2.85 | 2 | |
56 | T2501806 | Spacer, Battery Moulding | 1 | |
57 | T3350305 | Locknut, Flgd, M6 x 1.0, Slv | 1 | |
59 | T2502214 | Switch, Rotational | 1 | US & CA Only |
60 | T2501591 | Bracket, Rotational Switch | 1 | US & CA Only |
61 | T3331436 | Screw, S/Tap, Pan, Torx,4 x 11, PT | 2 | US & CA Only |
62 | T3330945 | Screw, But/Hd, M5 x 16, Blk | 1 | US & CA Only |
63 | T3350161 | Nut, Captive, M5 | 1 | US & CA Only |
64 | T3450290 | Fir Tree, M5, Dia 12.1 x 15 | 1 | |
65 | T2505825 | Link, Rotational Switch | 1 | Not illustrated |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
