ETK Bedienungshinweise:

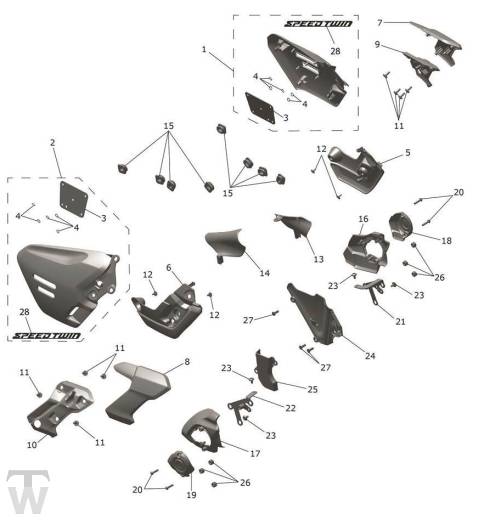

- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer anklicken, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
- Spalte [Benötigt] und [Hinweise] beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer
- jede OEM-Nr. ist nur 1 Stück! Die Menge muss im Warenkorb angepasst werden!
| Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 | T2313807-PM | Sidepanel Assy, LH, Sapphire Black | 1 | For Red & White Bikes |
| 1 | T2313807-PG | Sidepanel Assy, LH, Jet Black | 1 | For Silver Bikes |
| 2 | T2313808-PM | Sidepanel Assy, RH, Sapphire Black | 1 | For Red & White Bikes |
| 2 | T2313808-PG | Sidepanel Assy, RH, Jet Black | 1 | For Silver Bikes |
| 3 |  T2312047 | Mesh, Sidepanel | 2 | |
| 4 | T3550253 | Washer, Dia 5 mm, Retaining | 10 | |
| 5 | T2311651-PM | Sidepanel, Lower, LH, Sapphire Black | 1 | For Red & White Bikes |
| 5 | T2311651-PG | Sidepanel, Lower, LH, Jet Black | 1 | For Silver Bikes |
| 6 | T2311652-PM | Sidepanel, Lower, RH, Sapphire Black | 1 | For Red & White Bikes |
| 6 | T2311652-PG | Sidepanel, Lower, RH, Jet Black | 1 | For Silver Bikes |
| 7 | T2312024 | Finisher, LH, HPDC | 1 | |
| 8 | T2312029 | Finisher, RH, HPDC | 1 | |
| 9 | T2312025 | Finisher Support, LH | 1 | |
| 10 | T2312030 | Finisher Support, RH | 1 | |
| 11 | T3331005 | Screw, But/Hd, M5 x 14, Slv, Enc | 8 | |
| 12 | T3331433 | Screw, S/Tap, Pan TX,4 x 11, PT | 4 | |
| 13 | T2313294 | Frame Infill LH | 1 | |
| 14 | T2313293 | Frame Infill RH | 1 | |
| 15 | T3020054 | Grommet, Sidepanel | 8 | |
| 16 | T2312026 | Sidepanel, Manifold Cover, LH | 1 | |
| 17 | T2312031 | Sidepanel, Manifold Cover, RH | 1 | |
| 18 | T2312027 | Finisher, Throttle Body Cover, LH, HPDC | 1 | |
| 19 | T2312032 | Finisher, Throttle Body Cover, RH, HPDC | 1 | |
| 20 | T3200556 | Schraube, TX, M5 x 0,8 x 25, Enc | 4 | |
| 21 | T2312034 | Bracket, Sidepanel, LH | 1 | |
| 22 | T2312035 | Bracket, Sidepanel, RH | 1 | |
| 23 | T3330957 | Screw, But/Hd, M5 x 12, Slv | 4 | |
| 24 | T2314169 | Infill, Sidepanel, LH | 1 | |
| 25 | T2312346 | Moulding, Harness Cover | 1 | |
| 26 | T3020131 | Grommet,9 x 2 x 6 | 6 | |
| 27 | T3701098 | Firtree, Dia 5 x 18 | 3 | |
| 28 | T2319316 | Decal, Side Panel | 2 | |
| 29 | T3450261 | Widerh.-befest. | 2 | Not Illustrated |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx
xxxxx > bedeutet AB Identnummer xxxxx
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
ACHTUNG: Teile aus Ersatzteilkatalogen werden extra für Ihr Fahrzeug bestellt. Es besteht daher kein ersatzloses Rückgaberecht.
Die Wiedereinlagerungsgebühr für zurückgesandte Bestellungen beträgt 25% des Warenwertes.
