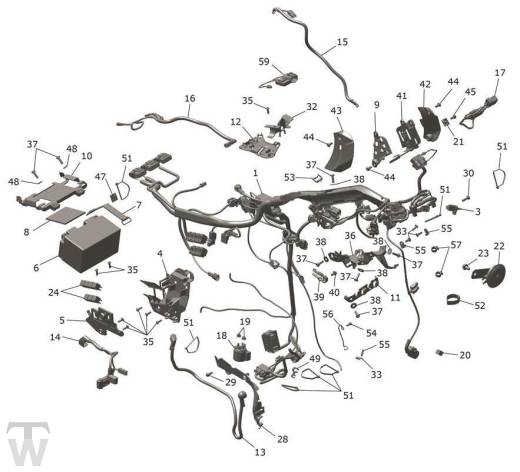

Hauptkabelbaum - Speed Twin 1200

ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer anklicken, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren

- Spalte [Benötigt] und [Hinweise] beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer
- jede OEM-Nr. ist nur 1 Stück! Die Menge muss im Warenkorb angepasst werden!

Nr.	OEM-Details	Bezeichnung	Benötigt	Hinweise
1	T2504017	Main Harness	1
2	T2501310	10a sicherung	1
2	T2501315	15a sicherung	1
2	T2501325	25a Sicherung	1
2	T2501305	5a sicherung	1
2	T2500805	30a Sicherung	1
2	T2501302	Fuse, Mini,2A	1
2	T2505093	Fuse, Mini,3A	1
3	T1290088	Sensor, Lufttemperatur	1
4	T2504188	Sidepanel, Inner, RH	1
5	T2504187	Sidepanel, Inner, LH	1
6	T2509590	Battery,12V	1	N/A to EF/ER/GR/BR Markets
6	T2506726	Kit, Battery, YTZ10S	1	EF/ER/GR Markets Only
6	T2502467	Battery Kit	1	BR Only
7	T2501740	Battery Strap	1
8	T2503303	Foam Pad, ECU	1
9	T2504288	Moulding, Headstock Guide, RH, Inner	1
10	T2502483	Bracket, ECU, Mldg	1
11	T2504172	Moulding, Bracket, Connectors, Headstock Rear	1
12	T2504829	Bracket, Bluetooth Moulding	1
13	T2507565	Starter Lead	1
14	T2509986	Battery Lead, Positive	1
15	T2502497	Earth Lead	1
16	T2504217	Subharness, Lights, Rear	1
17	T2505319	Charger, USB	1
18	T1310008	Starter Solenoid Assy	1
19	T3350003	Sicherungsmutter, Flansch, M6 x 1	2
20	T2505049	Blanking Plug, O2 Sensor	1	N/A AR, EF, GR, HK, IN, JP, KR, TW, UK, XA, ZA
21	T3351021	Nut, Captive, M6, Slv	1
22	T2507002	Horn Assy,440 Hz	1
23	T3201228	Bolt, HHF, M8 x 14, Slv	1
24	T2507729	Relais, Ultra Micro, ISO 280	7
28	T2501772	Moulding, Starter Cable Guide	1
29	T3205063	Bolt, HHF, Lghtd, M6 x 16, Slv	1
30	T3331191	Screw, Pan/Hd, Tx, M6 x 20, Enc	1
32	T2502552	Moulding, Harness, Spine	1
33	T3701098	Firtree, Dia 5 x 18	4
35	T3331414	Schraube, S/Gewindebohrer, Tx,5 x 16	8
36	T2504707	Moulding, Coils Bracket	1
37	T3331234	Screw, Torx, P/H, M6 x 20, Slv	7
38	T3555025	Washer,6.4 x 18 x 1.6	5
39	T2506520	Cover, Earth Lead	1
40	T3203222	Bolt, HHF, M6 x 12, Slv	1
41	T2505700	Mldg, Cover, Headstock, LH	1
42	T2504234	Moulding, Headstock Guide, LH, Outer	1
43	T2504287	Moulding, Headstock Guide, RH, Outer	1
44	T3331042	Screw, Pan/Hd, Tx, M6 x 12, Enc	3
45	T3331043	Screw, Pan/Hd, Tx, M6 x 12, Slv	1
47	T3700370	Cable Tie Holder,21 x 21, White	1
48	T3555004	Washer,6.4 x 14 x 1.6	2
49	T3700190	Clip, Rear Brake Hose	1
51	T3700015	Kabelbinder,185,7 lang	7
52	T3700252	Gummiband,88mm	1
53	T3700216	Clip, Wire, Saddle	1
54	T3330627	Screw, Pan/HD, TPT, Tx, M5 x 12	1
55	T3701094	P Clip, Dia 4.4, Black	3
56	T2503076	Wire Guide	1
57	T3700108	Splint	2
59	T2503437	Auxilary Fly Lead, JP	1	JP Only

Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx
xxxxx > bedeutet AB Identnummer xxxxx

LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts

obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
