Produktbeschreibung
ETK Bedienungshinweise:

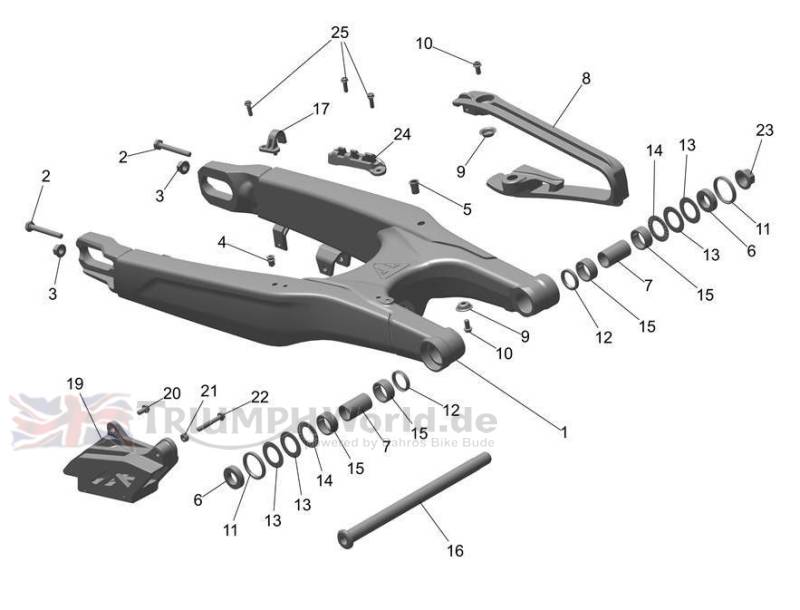

- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer anklicken, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
- Spalte [Benötigt] und [Hinweise] beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer
- jede OEM-Nr. ist nur 1 Stück! Die Menge muss im Warenkorb angepasst werden!
| Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 |  T2051612 | Schwinge | 1 | Contains items 2 to 15 inclusive |
| 2 | T3203204 | Schraube, H/Hd, M8 x 55, Slv | 2 | |
| 3 | T3350301 | Mutter, Flansch, M8, Silber | 2 | |
| 4 | T3010985 | Nietmutter, M5 x 0,8, Sechskant | 1 | |
| 5 | T3350219 | Einsatz mit Gewinde | 1 | |
| 6 | T2059229 | Abstandshalter,17 x 30 x 7 | 2 | |
| 7 | T2059230 | Hülse,17 x 22 x 38,5 | 2 | |
| 8 | T2059241 | Kettenschleifer | 1 | |
| 9 | T2311740 | Unterlegscheibe, gewölbt, OD22, ID6.6 | 2 | |
| 10 | T3200669 | Schraube, TX, Lghtd, M6 x 12, Enc | 2 | |
| 11 | T3600580 | Dichtung,30 x 37 x 4 | 2 | |
| 12 | T3600590 | Dichtung,22 x 28 x 4 | 2 | |
| 13 | T3803113 | Druckscheibe,22 x 36 x 1 | 4 | |
| 14 | T3803013 | Lager, Axiallager,22 x 36 x 2,5 | 2 | |
| 15 | T3803014 | Lager, Nadelrolle,22 x 28 x 12 | 4 | |
| 16 | T2057654 | Schwingachse, M16 | 1 | |
| 17 | T2059232 | Schlauchklemme | 1 | |
| 19 | T2050959 | Kettenführung, unten | 1 | |
| 20 | T3200672 | Schraube, TX, Lghtd, M6 x 14, Enc | 1 | |
| 21 | T3350300 | Mutter, M6 x 1,0, Schlitz | 1 | |
| 22 | T3200666 | Schraube, TX, Lgtnd, M6 x 40, Slv | 1 | |
| 23 | T2050749 | Mutter, dünn, M16 | 1 | |
| 24 | T2059240 | Clip, Bremsschlauch, hinten, Mldg | 1 | |
| 25 | T3200553 | Schraube, TX, M5 x 16, Enc | 3 | |
| 27 | T2051107 | Decal, Swingarm, LHS | 1 | Not Illustrated |
| 28 | T2051108 | Decal, Swingarm, RHS | 1 | Not Illustrated |
| 30 | T2051613 | Schleifleisten-Kit | 1 | Contains items 8,9 & 10 |
| 31 | T2051614 | Lagersatz, Schwinge | 1 | Contains items 6,7,11,12,13,14 & 15 |
| 32 | T2050961 | Leitungsketten-Ersatzteilsatz | 1 | Contains items 19,20,21 & 23 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx
xxxxx > bedeutet AB Identnummer xxxxx
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
