Produktbeschreibung
ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer anklicken, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
- Spalte [Benötigt] und [Hinweise] beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer
- jede OEM-Nr. ist nur 1 Stück! Die Menge muss im Warenkorb angepasst werden!

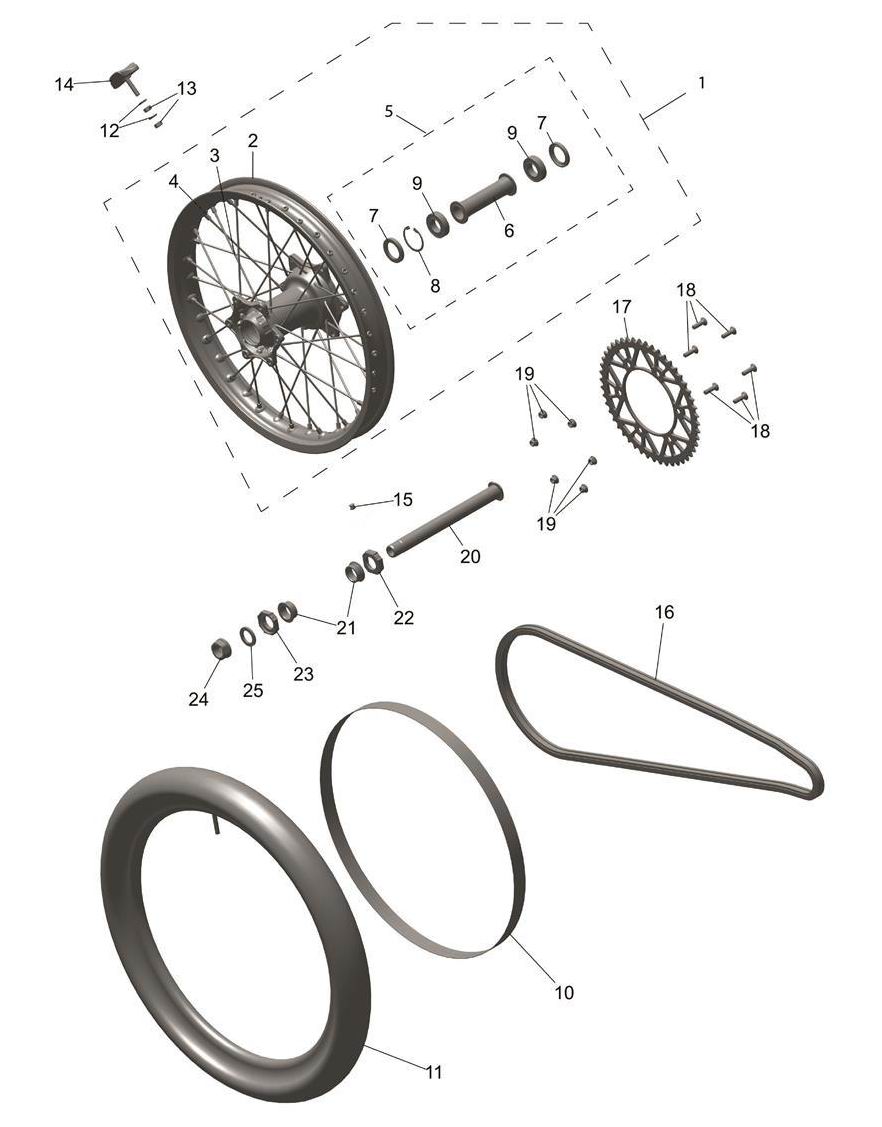

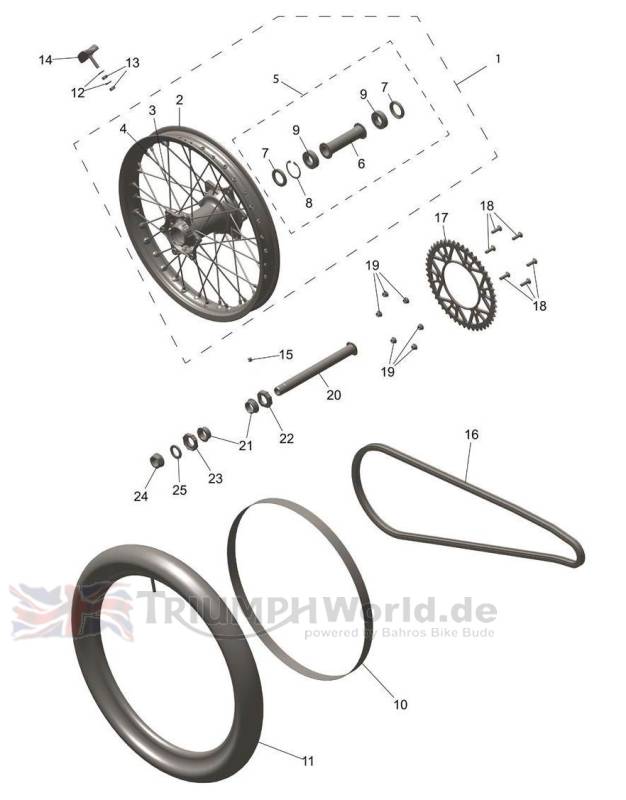

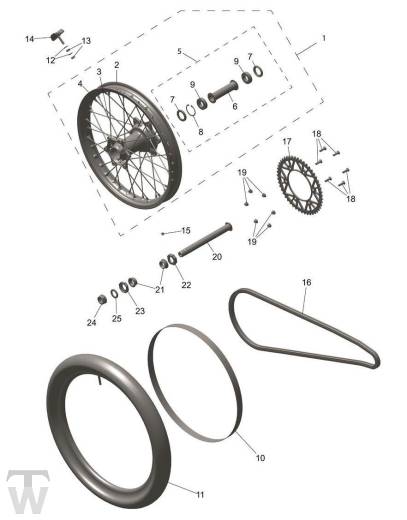

| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 |  T2015046 | Rear Wheel Assembly,2.15 x 19 | 1 | |
| 2 | T2011138 | Rim,1.85 x 19 | 1 | |
| 3 | T2015038 | Speiche, Draht,200,5 mm | 36 | |
| 4 | T2005037 | Nippel, Aluminium, Speiche | 36 | |
| 5 | T2015093 | Hub, Sub Assy | 1 | |
| 6 | T2015054 | Spacer, Wheel, Internal | 1 | |
| 7 | T3600599 | Wellendichtring,32 x 47 x 6 | 2 | |
| 8 | T3500402 | Sicherungsring, Innendurchmesser 47 | 1 | |
| 9 | T3800257 | Lager, Kugel,25 x 47 x 12 | 2 | |
| 10 | T2011318 | Felgenband,18-19 Zoll | 1 | |
| 11 | T2000964 | Innenschlauch,100/90-19 | 1 | |
| 12 | T3550405 | Unterlegscheibe, M8 x 17 x 1,6 | 1 | |
| 13 | T3350303 | Mutter, M8, Silber | 1 | |
| 14 | T2011345 | Rim Lock,2.15 Inch | 1 | |
| 15 | T2011157 | Bung, Felge | 1 | |
| 16 | T2015057 | Kette, Antrieb,520,114L | 1 | |
| 17 | T2015061 | Hinteres Ritzel,48Z | 1 | |
| 18 | T3200193 | Schraube, CSK, Torx, M8 x 27, Enc | 6 | |
| 19 | T3350004 | Sicherungsmutter, Flansch, M8 x 1,25 | 6 | |
| 20 | T2011135 | Achse, Hinterrad | 1 | |
| 21 | T2011134 | Abstandshalter, Rad, hinten | 2 | |
| 22 | T2011132 | Block, Kettenspanner, links | 1 | |
| 23 | T2011131 | Block, Kettenspanner, rechts | 1 | |
| 24 | T3350713 | Locknut, M24 x 1.5, Thin | 1 | |
| 25 | T3554203 | Washer,25 x 37 x 4 | 1 | |
| 26 | T2015059 | Clip Link, Antriebskette | 1 | Not Illustrated |
| 27 | T2018736 | Speichen-Kit, hinten | 1 | Contains 1 spoke and 1 nipple - Not Illustrated |
| 28 | T2018737 | Lagersatz, Hinterrad | 1 | Contains all items 6,7,8,9 & 21 - Not Illustrated |
| 29 | T2018738 | Antriebsset | 1 | Contains item 16, item 17 & front sprocket T1180438 - Not Illustrated |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx
xxxxx > bedeutet AB Identnummer xxxxx
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
