Kupplungsarmatur - TF 450-RC

ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer anklicken, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren

- Spalte [Benötigt] und [Hinweise] beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer
- jede OEM-Nr. ist nur 1 Stück! Die Menge muss im Warenkorb angepasst werden!

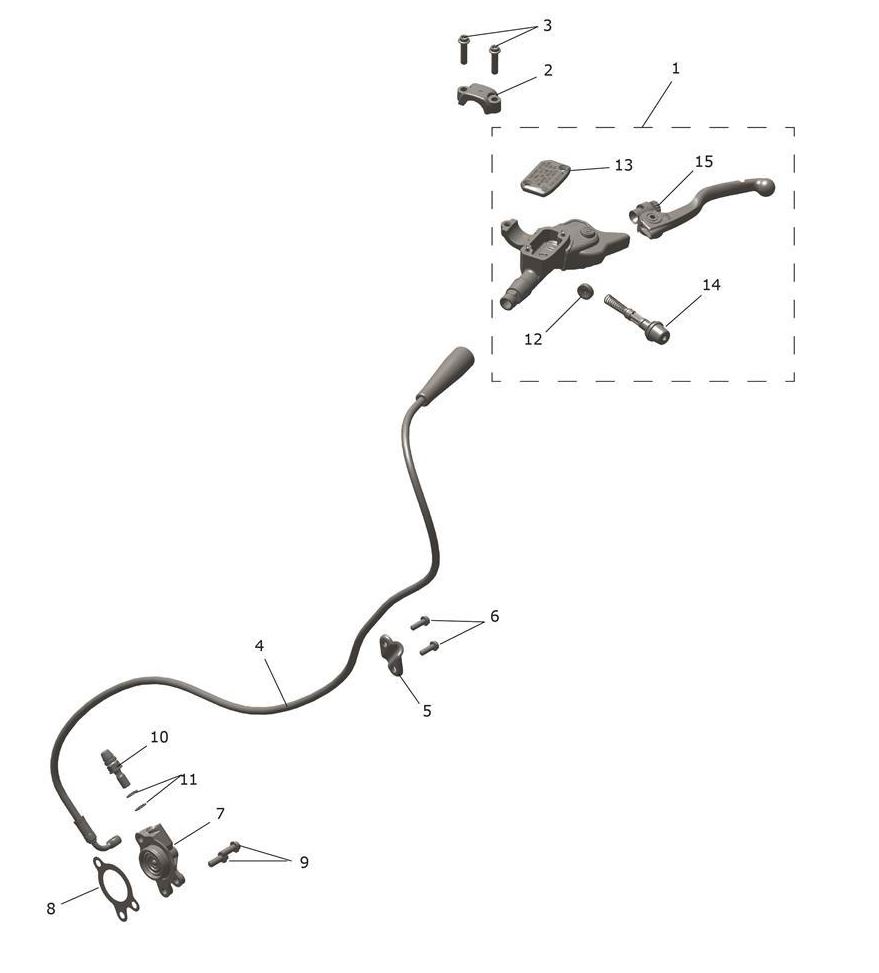

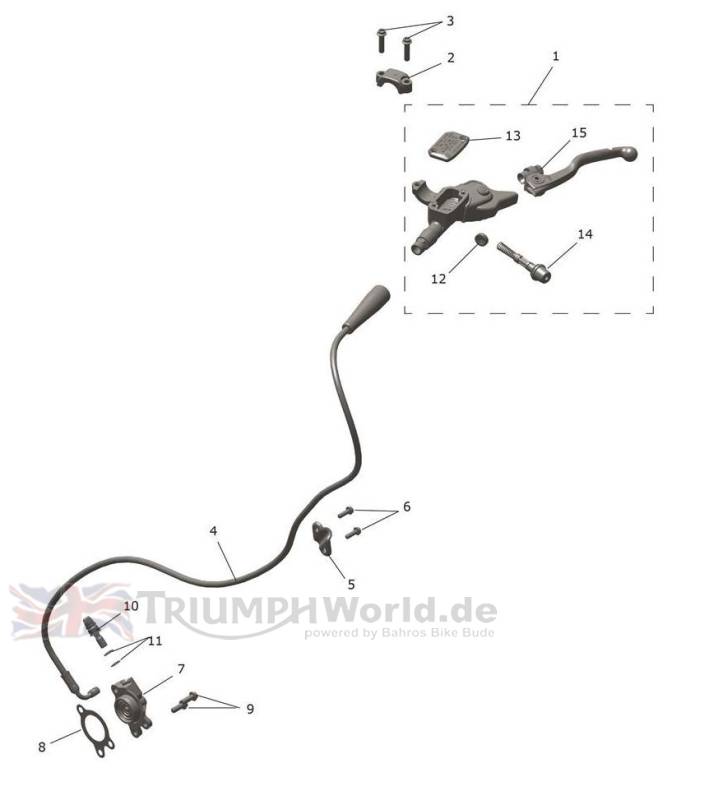

Lfd.Nr.	OEM-Details	Bezeichnung	Benötigt	Hinweise
1	T2045023	Kupplungs-Hauptzylinder,10mm Durchmesser	1
2	T2022285	Klemme, Hauptzylinder	1
3	T3200664	Schraube, TX, Lghtd, M6 x 25, Slv	2
4	T2043820	Kupplungsschlauch	1
5	T2043994	Führung, Kupplungsschlauch	1
6	T3200553	Schraube, TX, M5 x 16, Enc	2
7	T2045077	Nehmerzylinder, Kupplung	1
8	T2043821	Dichtung, Kupplungs-Nehmerzylinder	1
9	T3200662	Schraube, TX, Lghtd, M6 x 16, Slv	2
10	T2043805	Hohlschraube, Entlüftung, M8 x 18	1
11	T3550375	Unterlegscheibe, CU,8,5 x 12 x 1	2
12	T2022386	Kit, Anti-Bubble-Kit	1
13	T2043714	Deckel des Reservoirs	1
14	T2044149	Satz, M/Zyl. Kolben	1
15	T2043708	Kupplungshebel	1
16	T2043724	Lever Pin	1	Not Illustrated
17	T2043754	Dust Cover	1	Not Illustrated
18	T2043757	Push Rod	1	Not Illustrated
19	T2043766	Spring Guide	1

Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx
xxxxx > bedeutet AB Identnummer xxxxx

LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts

obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
