Hauptkabelbaum Elektrik bis BC0396 - Speedmaster 1200 ab AC1201

ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer anklicken, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren

- Spalte [Benötigt] und [Hinweise] beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer
- jede OEM-Nr. ist nur 1 Stück! Die Menge muss im Warenkorb angepasst werden!

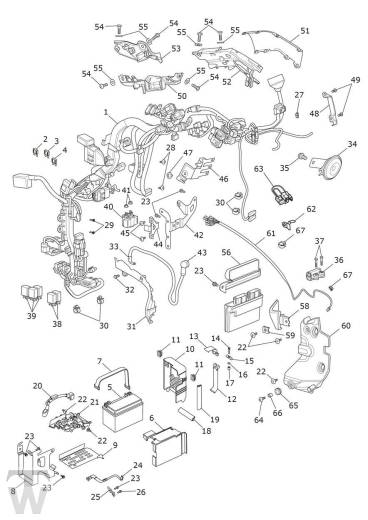

Lfd.Nr.	OEM-Details	Bezeichnung	Benötigt	Hinweise
1	T2503066	Main Harness	1
2	T2501310	10a sicherung	5
3	T2501315	15a sicherung	2
4	T2501325	Sicherung 25 a	1
5	T2500183	Batterie	1	All Markets Except EF/ER/GR/BR
5	obs T2504608	Spares Kit, Battery	1	BR Only
5	T2506715	Kit, Battery, EU, YTX9-BS, UK	1	EF/ER/GR Markets Only
6	T2502801	Guide, Battery Strap	1
7	T2501833	Strap, Battery, Extended	1
8	T2502809	Battery Box, Pressing	1
9	T2502802	Tray, Battery	1
10	T2502820	Battery Cover	1
11	T3020054	Grommet, Sidepanel	2
12	T2502808	Lid, Battery Box	1
13	T2502821	Strap, Battery Cover, Upper	1
14	T3050333	Screw, Cap/Hd, M6 x 25, Slv	1
15	T2502833	Barrel, Battery Strap, Upper	1
16	T3600221	O Ring, ID5.5 x 1.25	1
17	T2502819	Spacer, Battery Strap, Ext	1
18	T2502804	Seal, Battery Cover, Lower	1
19	T2502805	Seal, Battery Cover, Side	1
20	T2502813	Lead, Battery Positive	1
21	T2502832	Lid, Battery Box	1
22	T3330858	Bolt, But/Hd, M6 x 15, Shld, Slv	5
23	T3203222	Bolt, HHF, M6 x 12, Slv	7
24	T2502866	Lead, Earth	1
25	T2502823	Bracket, Earth	1
26	T3050338	Screw, Cap/Hd, M6 x 12, Slv	1
27	T2502511	Shorting Link, Non DRL	1
28	T3331061	Bolt, But/Hd, M5 x 11, Shld, Slv	2
29	T3332656	Screw, Button, M5 x 12, Enc	2
30	T3700182	Clip, Omega,18mm x 14mm	4
31	T2501772	Moulding, Starter Cable Guide	1
32	T3205063	Bolt, HHF, Lghtd, M6 x 16, Slv	1
33	T2502814	Lead, Starter	1
34	T2507002	Horn Assy,440 Hz	1	All Except BR
34	T2500113	Signalhorn	1	BR Only
35	T3201228	Bolt, HHF, M8 x 14, Slv	1
36	T2502455	Fall Detection Switch	1
37	T3330390	Screw, H/Hd, M4 x 25, Slv, Enc	2
38	T2507728	Relay, Changeover	2
39	T2507727	Relay, Normally Open	3
40	T1310008	Starter Solenoid Assy	1
41	T3350003	Sicherungsmutter, Flansch, M6 x 1	2
42	T2502831	Bracket, Battery Box, Front	1
43	T2501557	Cover, Starter Lead	1
44	T2502838	Bracket, Starter Solenoid	1
45	T3330943	Screw, But/Hd, M5 x 14, Slv	2
46	T2502824	Bracket, O2 Connectors, Moulding	1
47	T3701121	Rivet, Plastic, Screw Type	1
48	T2502848	Harness Guide, Headstock, Moulding	1
49	T3330649	Screw, Pan/Hd, Tx, M5 x 12, Slv	2
50	T2503720	Moulding, Coils Bracket	1
51	T2502925	Harness Conduit, Spine, Upper	1
52	T2502835	Harness Conduit, Spine, Lower	1
53	T2502815	Bracket, Swithcube Connector, Moulding	1
54	T3331234	Screw, Torx, P/H, M6 x 20, Slv	6
55	T3555025	Washer,6.4 x 18 x 1.6	6
56	T2503070	Strap, ECU, Moulding	1
58	T2502850	Intake Shield, RHS, Moulding	1
59	T3351021	Nut, Captive, M6, Slv	1
60	T2502868	Packaging Cover, RHS, Moulding	1
61	T2509072	Subharness, Rear Light	1
62	T2501674	Guide, Rear Light Harness	1
63	T2503438	Auxiliary Fly Lead, JP	1	JP Only
64	T3330952	Screw, Butn/Hd, M5 x 20, Slv	1
65	T3020050	Gummilager	1
66	T3010297	Compression Limiter, Id 6.5	1
67	T3700108	Splint	1

Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx
xxxxx > bedeutet AB Identnummer xxxxx

LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts

obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
