Produktbeschreibung
ETK Bedienungshinweise:

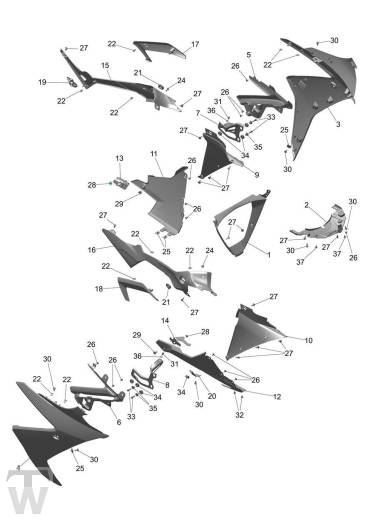

- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer anklicken, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
- Spalte [Benötigt] und [Hinweise] beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer
- jede OEM-Nr. ist nur 1 Stück! Die Menge muss im Warenkorb angepasst werden!
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 |  T2314265 | Infill, Fairing, Mldg, Lower | 1 | |
| 2 | T2310866 | Infill, Fairing, Mldg, Centre | 1 | |
| 3 | T2310867-CU | Fairing, Outer, LH, Carnival Red | 1 | |
| 3 | T2310867-LO | Fairing, Outer, LH, Satin Graphite | 1 | |
| 3 | T2310867-NM | Fairing, Outer, LH, Snowdonia White | 1 | |
| 4 | T2310868-CU | Fairing, Outer, RH, Carnival Red | 1 | |
| 4 | T2310868-LO | Fairing, Outer, RH, Satin Graphite | 1 | |
| 4 | T2310868-NM | Fairing, Outer, RH, Snowdonia White | 1 | |
| 5 | T2310859-PM | Fairing Inner, LH, Sapphire Black | 1 | |
| 5 | T2310859-QB | Fairing Inner, LH, Satin Jet Black | 1 | |
| 6 | T2310860-PM | Fairing Inner, RH, Sapphire Black | 1 | |
| 6 | T2310860-QB | Fairing Inner, RH, Satin Jet Black | 1 | |
| 7 | T2311161 | Bracket, Fairing Infill, LH, Upper | 1 | |
| 8 | T2311160 | Bracket, Fairing Infill, RH, Upper | 1 | |
| 9 | T2314263 | Infill, Fairing, Mldg, LH | 1 | |
| 10 | T2314264 | Infill, Fairing, Mldg, RH | 1 | |
| 11 | T2310865-PM | Fairing, Lower, LH, Sapphire Black | 1 | |
| 11 | T2310865-QB | Fairing, Lower, LH, Satin Jet Black | 1 | |
| 12 | T2310864-PM | Fairing, Lower, RH, Sapphire Black | 1 | |
| 12 | T2310864-QB | Fairing, Lower, RH, Satin Jet Black | 1 | |
| 13 | T2311163 | Bracket, Fairing Infill, LH, Lower | 1 | |
| 14 | T2311162 | Bracket, Fairing, Infill, RH, Lower | 1 | |
| 15 | T2314280 | Tank Infill, Mldg, LH | 1 | |
| 16 | T2314281 | Tank Infill, Mldg, RH | 1 | |
| 17 | T2310917-CU | Deflector, LH, Carnival Red | 1 | |
| 17 | T2310917-LO | Deflector, LH, Satin Graphite | 1 | |
| 17 | T2310917-NM | Deflector, LH, Snowdonia White | 1 | |
| 18 | T2310916-CU | Deflector, RH, Carnival Red | 1 | |
| 18 | T2310916-LO | Deflector, RH, Satin Graphite | 1 | |
| 18 | T2310916-NM | Deflector, RH, Snowdonia White | 1 | |
| 19 | T2314283 | Lockset, Infill, Mldg | 1 | |
| 20 | T2317705 | Bracket, Fairing, Lower, RH | 1 | |
| 21 | T3020059 | Grommet, Bodywork | 2 | |
| 22 | T3700282 | S Panel Clip,2mm | 10 | |
| 24 | T3331066 | Bolt, But/Hd, M5 x 17, Shld, Blk | 2 | |
| 25 | T3350123 | Nut, Captive, M5, Non-Secured | 4 | |
| 26 | T3331433 | Screw, S/Tap, Pan TX,4 x 11, PT | 13 | |
| 27 | T3701150 | Plastic Rivet, Push Release | 16 | |
| 28 | T3350003 | Sicherungsmutter, Flansch, M6 x 1 | 2 | |
| 29 | T3331010 | Bolt, But/Hd, Skt, M6 x 16, S/S | 2 | |
| 30 | T3330941 | Screw, But/Hd, Skt, M5 x 16, Slv | 7 | |
| 31 | T3331043 | Screw, Pan/Hd, Tx, M6 x 12, Slv | 2 | |
| 32 | T3331061 | Bolt, But/Hd, M5 x 11, Shld, Slv | 2 | |
| 33 | T3205066 | Bolt, HHF, Lghtd, M6 x 20, Slv | 4 | |
| 34 | T3021100 | Grommet, Dia 13 x 1.8 | 7 | |
| 35 | T3010702 | Flanged Sleeve,6.4 x 10 x 8.5 | 4 | |
| 36 | T3550957 | WASHER.M6X1X13 | 2 | |
| 37 | T3330958 | Screw, But/Hd, M5 x 10, Blk, Enc | 2 | |
| 40 | T2312387 | Decal, Bellypan, LH, Clr | 1 | Fitted to T2310865-PM |
| 40 | T2312397 | Decal, Bellypan, LH, Clr | 1 | Fitted to T2310865-QB |
| 41 | T2312458 | Decal, Bellypan, RH, Clr | 1 | Fitted to T2310864-PM |
| 41 | T2312459 | Decal, Bellypan, RH, Clr | 1 | Fitted to T2310864-QB |
| 42 | T2312453 | Decal 1, Outer Fairing | 1 | Fitted to T2310867-CU/T2310868-CU |
| 42 | T2312452 | Decal 1, Outer Fairing | 1 | Fitted to T2310867-LO/T2310868-LO |
| 42 | T2312451 | Decal 1, Outer Fairing | 1 | Fitted to T2310867-NM/T2310868-NM |
| 43 | T2312456 | Decal 2, Outer Fairing | 1 | Fitted to T2310867-CU & T2310867-NM |
| 43 | T2312457 | Decal 2, Outer Fairing | 1 | Fitted to T2310867-LO |
| 44 | T2312454 | Decal 1, Outer Fairing | 1 | Fitted to T2310868-CU & T2310868-NM |
| 44 | T2312455 | Decal 2, Outer Fairing | 1 | Fitted to T2310868-LO |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx
xxxxx > bedeutet AB Identnummer xxxxx
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
ACHTUNG: Teile aus Ersatzteilkatalogen werden extra für Ihr Fahrzeug bestellt. Es besteht daher kein ersatzloses Rückgaberecht.
Die Wiedereinlagerungsgebühr für zurückgesandte Bestellungen beträgt 25% des Warenwertes.
