ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer anklicken, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
- Spalte [Benötigt] und [Hinweise] beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer
- jede OEM-Nr. ist nur 1 Stück! >> Die Menge muss im Warenkorb angepasst werden!

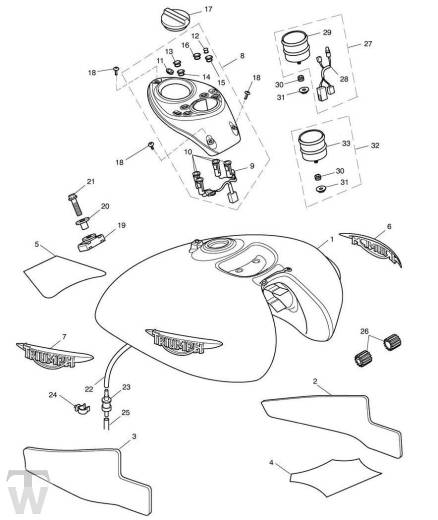

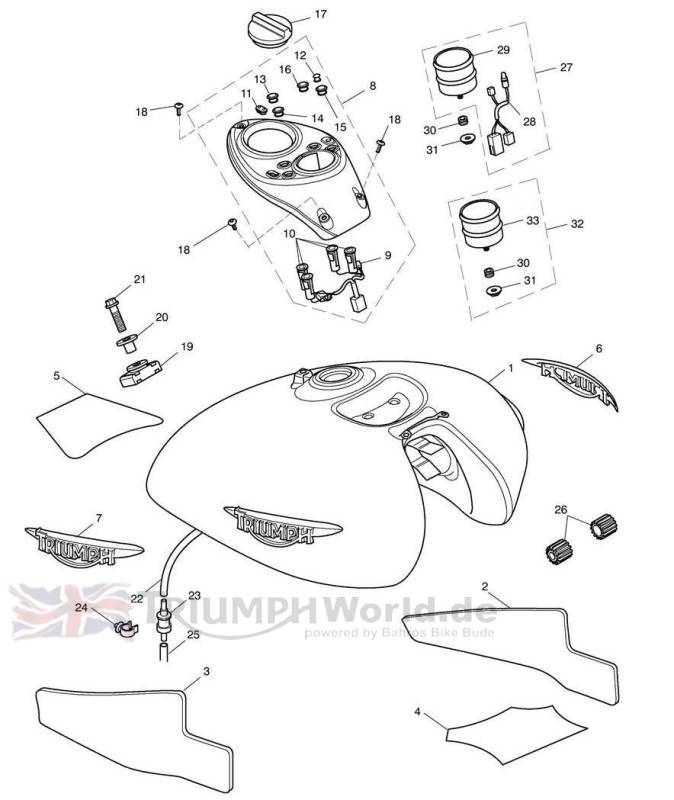

| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 |  T2402232-PR | Fuel Tank Assy | 1 | Phantom Black > 469050; Includes heat pads, items 2,3,4,5 & badges, items 6 & 7 |
| 1 | T2402275-PR | Fuel Tank Assy | 1 | Phantom Black/Tornado Red > 617260 |
| 1 | T2402275-JI | Fuel Tank Assy | 1 | Pacific Blue/Aluminium Silver > 412055 |
| 1 | T2402259-PR | Fuel Tank Assy | 1 | Phantom Black/New England White > 617260 |
| 1 | T2402232-CX | Fuel Tank Assy | 1 | Cranberry Red 469051 > 617260; Includes heat pads, items 2,3,4,5 & badges, items 6 & 7 |
| 1 | T2402232-PR | Fuel Tank Assy | 1 | Phantom Black 469051 > 617260; Includes heat pads, items 2,3,4,5 & badges, items 6 & 7 |
| 1 | T2402232-PS | Fuel Tank Assy | 1 | Matt Black 549452 > 617260; Includes heat pads, items 2,3,4,5 & badges, items 6 & 7 |
| 1 | T2402223-JM | Fuel Tank Assy | 1 | Sapphire Blue/Jet Black 549452 > 617260; Includes heat pads, items 2,3,4,5 & badges, items 6 & 7 |
| 1 | T2402232-LS | Fuel Tank Assy | 1 | Matt Graphite; 617261 > Includes heat pads, items 2,3,4,5 & badges, items 6 & 7 |
| 1 | T2402232-PG | Fuel Tank Assy | 1 | Jet Black ; 617261 > Includes heat pads, items 2,3,4,5 & badges, items 6 & 7 |
| 2 | T2400975 | Heat Shield, Fuel Tank, LH | 1 | |
| 3 | T2400995 | Heat Pad, Fuel Tank, RH | 1 | |
| 4 | T2400963 | Heatshield, Fuel Tank, Front | 1 | |
| 5 | T2400964 | Heatshield, Fuel Tank, Rear | 1 | |
| 6 | T3900342 | Badge, Fuel Tank, LH | 1 | |
| 7 | T3900348 | Badge, Fuel Tank, RH | 1 | |
| 8 | T2400802 | Fuel Tank Console Assy | 1 | |
| 9 | T2400729 | Subharness, Fuel Tank Console | 1 | > 413179 |
| 9 | obs T2400811 | Subharness, Fuel Tank Console | 1 | 413180 > |
| 10 | T2400726 | Bulb, Warning Light | 4 | |
| 11 | T2400727 | Switch Pad, Accessory Clock | 1 | |
| 12 | T2400728 | Plug, Alarm LED | 1 | |
| 13 | T2400722 | Lens, Indicator | 1 | > 413179 |
| 13 | T2400792 | Lens, Indicator | 1 | 413180 > |
| 14 | obs T2400723 | Lens, High Beam | 1 | > 413179 |
| 14 | T2400793 | Lens, High Beam | 1 | 413180 > |
| 15 | T2400724 | Lens, Oil Warning | 1 | > 413179 |
| 15 | T2400794 | Lens, Oil Warning | 1 | 413180 > |
| 16 | obs T2400725 | Lens, Neutral | 1 | > 413179 |
| 16 | obs T2400795 | Lens, Neutral | 1 | 413180 > - PART NO LONGER AVAILABLE |
| 17 | T2400598 | Fuel Filler Cap | 1 | |
| 18 | T3331063 | Bolt, But/Hd, M5 x 17, Slv | 3 | > 464846 |
| 18 | T3331063 | Bolt, But/Hd, M5 x 17, Slv | 3 | 464847 > |
| 19 | T2401010 | Gummilager | 1 | |
| 20 | T3200601 | Bolt, HHF, M8 x 40, Slv | 1 | |
| 21 | T3010096 | Flanged Sleeve, M8 x 12.8 x 17.2 | 1 | |
| 22 | T2401552 | Hose, Tank Breather, Formed | 1 | |
| 23 | T2400074 | Roll Over Valve | 1 | |
| 24 | T3700072 | Kabelverbinder | 1 | |
| 25 | T2401555 | Tank Breather Hose | 1 | All Markets Except UC & TW |
| 26 | T2400603 | Bush, Tank Mount | 2 | |
| 27 | obs T2505085 | Gauge, Tachometer | 1 | > 439975 - PART NO LONGER AVAILABLE |
| 28 | T2501251 | Kab.st. f.schr. | 1 | > 439975 |
| 29 | obs T2501254 | RUBBER GASKET, INSTRUMENT | 1 | > 439975 |
| 30 | T2501252 | Lager, gummi- | 1 | > 439975 |
| 30 | T2501274 | Mounting Rubber | 1 | 439976 > |
| 31 | T2700493 | Nut & Washer Assy, M5, Slv | 1 | > 439975 |
| 31 | T2501301 | Nut & Washer Assy, M5, Slv | 1 | 439976 > |
| 32 | T2503855 | Tacho Gauge | 1 | 439976 > |
| 33 | T2501571 | Damper Ring, Tachometer | 1 | 439976 > |
| 34 | T2402548 | Decal, Fuel Tank, Black | 1 | Fitted to Graphite tanks - Not illustrated |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx
xxxxx > bedeutet AB Identnummer xxxxx
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
