ETK Bedienungshinweise:

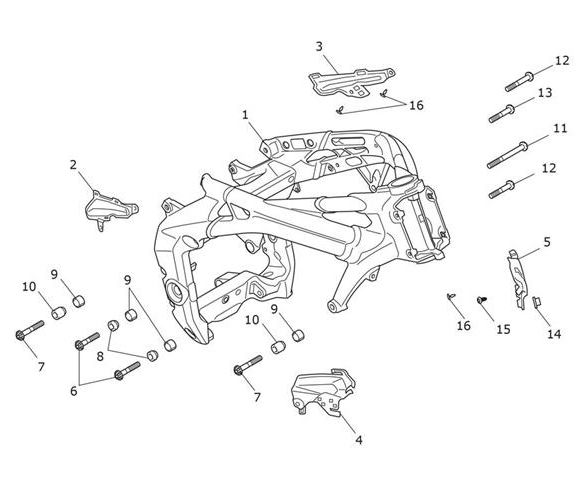

- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer anklicken, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
- Spalte [Benötigt] und [Hinweise] beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer
- jede OEM-Nr. ist nur 1 Stück! >> Die Menge muss im Warenkorb angepasst werden!
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 |  T2074241 | Frame Assembly, World | 1 | All Markets Except US, CA & AU |
| 1 | T2073019 | Frame Assembly, America | 1 | US Only |
| 1 | T2071842 | Frame Assembly, Canada | 1 | CA Only |
| 1 | T2075376 | Frame Assembly, Australia | 1 | AU Only |
| 1 | T2073588 | Frame Assembly, World | 1 | BC6213 > All Markets Except US, CA & AU - For Orange Bikes |
| 1 | T2073586 | Frame Assembly, America | 1 | BC6213 > US Only - For Orange Bikes |
| 1 | T2073584 | Frame Assembly, Canada | 1 | BC6213 > CA Only - For Orange Bikes |
| 1 | T2073590 | Frame Assembly, Australia | 1 | BC6213 > AU Only - For Orange Bikes |
| 2 | T2071889 | Infill, Frame, RH | 1 | |
| 3 | T2072116 | Infill, Frame, LH | 1 | |
| 4 | T2072642 | Infill, Headstock, RH | 1 | |
| 5 | T2073224 | Infill, Headstock, LH | 1 | |
| 6 | T3332226 | Bolt, TX, M10 x 55, Slv | 2 | |
| 7 | T3334661 | Bolt, TX, M10 x70, Slv | 2 | |
| 8 | T2072244 | Sleeve, Tapered | 2 | |
| 9 | T2071423 | Sleeve, Expanding | 4 | |
| 10 | T2074867 | Sleeve, Tapered | 2 | |
| 11 | T3337779 | Bolt, TX, M10 x 110, Slv | 1 | |
| 12 | T3334445 | Bolt, M10 x 60, Slv | 2 | |
| 13 | T3332911 | Bolt, TX, M10 x 50, Slv | 1 | |
| 14 | T3020008 | GROMMET HEADLIGHT | 1 | |
| 15 | T3450290 | Fir Tree, M5, Dia 12.1 x 15 | 1 | |
| 16 | T3701170 | Plastic Rivet, Screw Type | 3 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx
xxxxx > bedeutet AB Identnummer xxxxx
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
