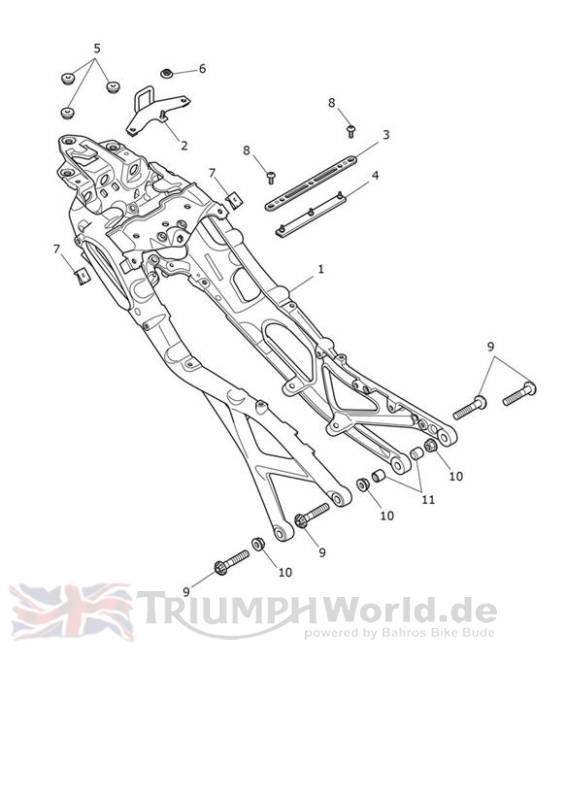

Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2072129-MS | Rear Subframe Assembly, Silver | 1 | |
1 | T2078585 | Rear Subframe Assembly, Black | 1 | BC6213 > BM5576 - Fitted to Orange Bikes |
1 | T2073952 | Rear Subframe Assembly, Matt Aluminium | 1 | BM5577 > - Fitted to Carnival Red Bikes |
2 | T2071816 | Seat Hook | 1 | |
3 | T2071802 | Front Brace | 1 | |
4 | T2071829 | Rubber Pad, Front Brace | 1 | |
5 | T2307369 | Rubber Foot,4mm Deep | 3 | |
6 | T2700493 | Nut & Washer Assy, M5, Slv | 1 | |
7 | T3350123 | Nut, Captive, M5, Non-Secured | 2 | |
8 | T3331043 | Screw, Pan/Hd, Tx, M6 x 12, Slv | 2 | |
9 | T3332911 | Bolt, TX, M10 x 50, Slv | 4 | |
10 | T3350163 | Nut, Flanged, M10 | 3 | |
11 | T2071928 | Rubber Thread Cap, M10 | 2 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx
xxxxx > bedeutet AB Identnummer xxxxx
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
