Einzelteile A9508095 & A9508092

ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren

Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

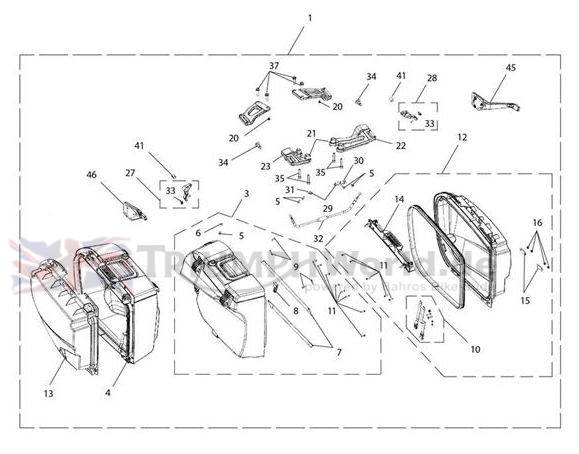

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]

Lfd.Nr.	OEM-Details	Bezeichnung	Benötigt	Hinweise
1	obs A9508095	Pannier,2 Box Kit	1	Replaced by A9508092
1	A9508092	Pannier Kit,2 Box	1
3	T2356836	Base Assy, Pannier, Recessed, RH	1
4	T2356837	Base Assy, Pannier, LH	1
5	T3051055	Screw, Cap/Hd, M5 x 10, Slv, Enc	6
6	T3550249	Washer,11 x 5.1 x 0.8	22
7	T2356025	Strap, Retention, Pannier	4
8	T2356035	Hook, Tension Strap, Luggage	2
9	T2356036	Bar, Strap Retaining, Luggage	8
10	T2357006	Spares Kit, Lid Straps, Pannier	2
11	T3331432	Screw, Pan/Hd, Torx, M4 x 18, Slv	44
12	T2350162	Carcass Assy, Pannier, RH	1
13	T2350163	Carcass Assy, Pannier, LH	1
14	T2353250	Latch Mechanism, Lid, Assy	2
15	T2353279	Washer, Plate, Hinge	4
16	T3350010	Sich.mutter	8
20	T3450263	Foot, Rubber,9mm, Black	2
21	obs T9500900	Pannier Mount, Rear, Pair	1
22	T9500901	Pannier Mount, RHR	1
23	T9500902	Pannier Mount, LHF	1
27	T2356723	Lever, Linkage, LH	1
28	T2356722	Lever, Linkage, RH	1
29	T2356765	Clamp, Linkage Cable, Pair	1
30	obs T2356762	Clamp, Linkage Cable, RH	1
31	obs T2356761	Clamp, Linkage Cable, LH	1
32	T2356721	Cable, Pannier Linkage	1
33	T2356700	Rack, Machined	2
34	T3331614	Bolt, Shld, M8, Slv Enc	2
35	T3051032	Screw, Cap/HD, M8 x 40, Slv	4
41	T3750020	Bush, PAP,1215 P14	2
45	obs T9500780	Spares Kit,3rd Mount, RH	1
46	obs T9500781	Spares Kit,3rd Mount, LH	1

Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)

LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts

obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
