ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer
ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]

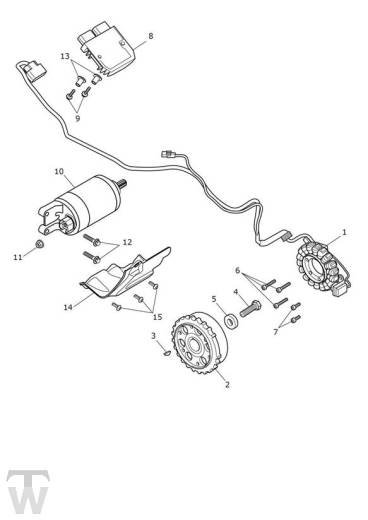

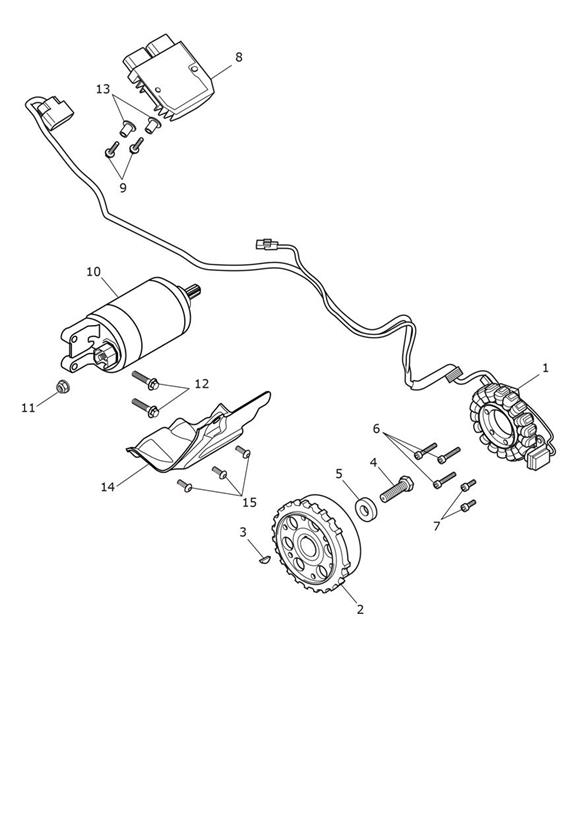

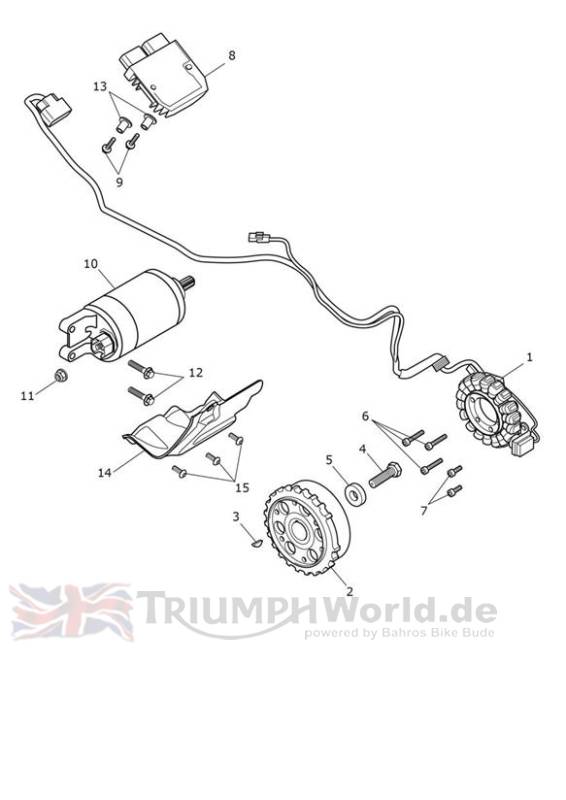

Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T1301512 | Stator, Alternator | 1 | |
2 | T1301511 | Rotor, Alternator | 1 | |
3 | T1300807 | SCHEIBENFEDER | 1 | |
4 | T3208888 | Bolt, Radial Feed, M12 x 40 | 1 | |
5 | T3550846 | Washer, M12 x 30 x 8 | 1 | |
6 | T3050302 | Capscrew, Skt/Hd, M6 x 35 | 3 | |
7 | T3051022 | Screw, Cap/Hd, M6 x 16, Enc | 2 | |
8 | T1300679 | Regulator Rectifier | 1 | |
9 | T3205093 | Bolt, HHF, Lghtd, M6 x 50, Slv | 2 | |
10 | T1312500 | Starter Motor | 1 | |
11 | T3350305 | Locknut, Flgd, M6 x 1.0, Slv | 1 | |
12 | T3202303 | Bolt, RHHF, M6 x 28, Slv | 2 | |
13 | T3010212 | Flanged Sleeve, M8 x 26.6 | 2 | |
14 | T1312505 | Cover, Starter Motor | 1 | |
15 | T3331044 | Screw, Pan/Hd, Tx, M6 x 16, Slv | 3 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
