ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

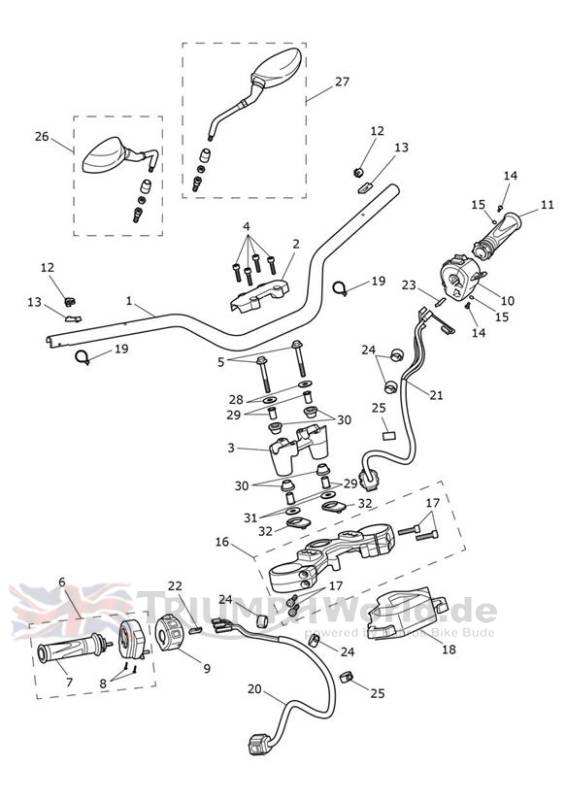

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2045497 | Handlebar, Tapered, Black | 1 | |
2 | T2045497 | Clamp, Handlebar, Linked, Dia 28 | 1 | |
3 | T2045497 | Riser, Linked, Dia 28 | 1 | |
4 | T3050323 | Screw, Cap/Hd, M8 x 30, Slv | 4 | |
5 | T3200817 | Bolt, HHF, M10 x 1.25 x 70, Slv | 2 | |
6 | T2043055 | Sensor, AP, Cruise | 1 | |
7 | T2043057 | Grip, RH | 1 | |
8 | T3050314 | Bolt, M5 x 20 | 2 | |
9 | T2044024 | Switchcube, RH | 1 | |
10 | T2043337 | Switchcube, LH | 1 | CA, CN, US Only |
10 | T2043604 | Switchcube, LH | 1 | All Except CA, CN & US |
11 | T2043789 | Grip, Handlebar, LH | 1 | |
12 | T2043755 | Plug, Handlebar | 2 | |
13 | T2049701 | Switchcube Mounting Block | 2 | |
14 | T3330247 | Screw, S/Tap, Pan/Hd, M4 x 10, HD | 2 | |
15 | T3550500 | Washer,4.3 x 9.0 x 0.8 | 2 | |
16 | T2047750 | Upper Yoke Assembly | 1 | |
17 | T3051097 | Screw, Cap/Hd, M8 x 25, Silver | 4 | |
18 | T2043282 | Cover, Yoke, Keyless | 1 | |
19 | T3700015 | Kabelbinder | 2 | |
20 | T2043172 | Subharness, Handlebars, RH | 1 | |
21 | T2043166 | Subharness, Handlebars, LH | 1 | |
22 | T2503470 | Plug,2-way | 1 | |
23 | T2503607 | Plug,3-way | 1 | |
24 | T3700212 | Band, Rubber | 4 | |
25 | T3700259 | Rubber Band,43mm | 2 | |
26 | T2060176 | Mirror Assy, RH | 1 | |
27 | T2060177 | Mirror Assy, LH | 1 | |
28 | T3555051 | Washer,10.5 x 28 x 2 | 2 | |
29 | T2045065 | Sleeve, Flanged, Handlebar | 4 | |
30 | T2045489 | Rubber Bush, Handlebar,90 | 4 | |
31 | T3555030 | Washer,10.5 x 30 x 2.5 | 2 | |
32 | T2045494 | Trim, Yoke Riser, Mldg | 2 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
