ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

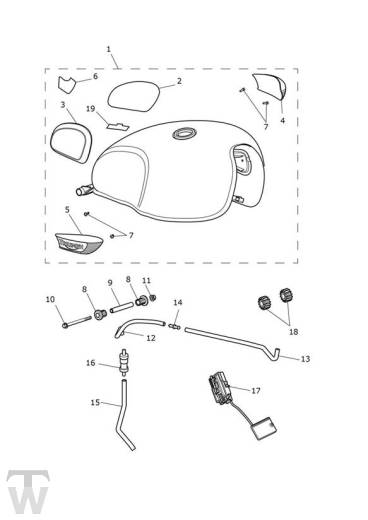

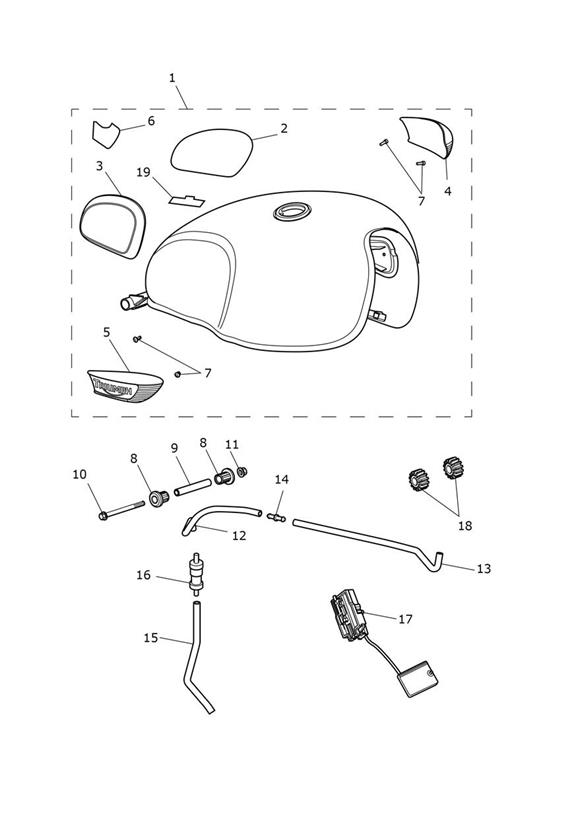

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2405421-CU | Fuel Tank Assembly, Carnival Red | 1 | Carnival Red / Fusion White |
1 | T2405421-JF | Fuel Tank Assembly, Lucerne Blue | 1 | Lucerne Blue / Fusion White > BB9464 |
1 | T2405421-MP | Fuel Tank Assembly, Silver Ice | 1 | Silver Ice/Competition Green |
1 | T2405422-JT | Fuel Tank Assembly, Meriden Blue | 1 | Meriden Blue / Tangerine - BB9465 > |
2 | T2404892 | Knee Pad, LH | 1 | |
3 | T2404996 | Knee Pad, RH | 1 | |
4 | T2400747 | Badge, Fuel Tank, LH | 1 | For Carnival Red, Lucerne Blue & Silver Ice Tanks |
4 | T2401686 | Badge, Fuel Tank, LHS | 1 | For Meriden Blue Tanks - BB9465 > |
5 | T2404095 | Badge, Fuel Tank, RH | 1 | For Carnival Red, Lucerne Blue & Silver Ice Tanks |
5 | T2401661 | Badge, Fuel Tank, RHS | 1 | For Meriden Blue Tanks - BB9465 > |
6 | T2401650 | Film, Protective, Fuel Tank | 1 | |
7 | T3332648 | Screw, Btn/Hd, M5 x 14, Slv | 4 | |
8 | T2403597 | Rubber Bush | 2 | |
9 | T2401401 | Turned Spacer, Tank Mount | 1 | |
10 | T3202330 | Bolt, RHHF, M6 x 90, Slv | 1 | |
11 | T3350003 | Sich.mutter | 1 | |
12 | T2405056 | Hose, Upper, Tank to Rollover | 1 | |
13 | T2405057 | Hose, Lower, Tank to Rollover | 1 | |
14 | T2401851 | Restrictor, Breather Hose | 1 | |
15 | T2403029 | Formed Hose, Roll Over Drain | 1 | |
16 | T2405042 | Roll Over Valve | 1 | |
17 | T2401865 | Fuel Level Sensor | 1 | |
18 | T2400854 | Tank Mount Bush | 2 | |
19 | T2402348 | Decal, Fuel Tank, Goldline | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
ACHTUNG: Teile aus Ersatzteilkatalogen werden extra für Ihr Fahrzeug bestellt. Es besteht daher kein ersatzloses Rückgaberecht.
Die Wiedereinlagerungsgebühr für zurückgesandte Bestellungen beträgt 25% des Warenwertes.
