ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

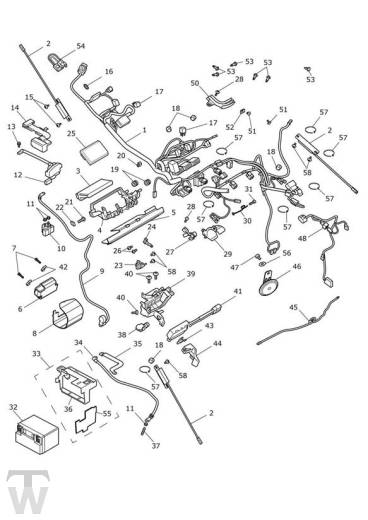

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2505551 | Main Harness | 1 | |
2 | T2502182 | Antenna, LF | 3 | |
3 | T2505562 | Chassis Control Unit | 1 | |
4 | T2506566 | Moulding, CCU/ECU | 1 | |
5 | T2503434 | Heatshield | 1 | |
6 | T2505038 | Sleeve, KCU | 1 | |
7 | T3050333 | Screw, Cap/Hd, M6 x 25, Slv | 2 | |
8 | T2506575 | Rubber Sheet | 1 | |
9 | T2507025 | Lead, Starter | 1 | |
10 | T1310008 | Starter Solenoid Assy | 1 | |
11 | T3350003 | Sich.mutter | 3 | |
12 | T2507066 | Battery Lead, Positive | 1 | |
13 | T3205062 | Bolt, HHF, Lghtd, M6 x 12, Slv | 1 | |
14 | T2509004 | Extension Cover, Mldg | 1 | |
15 | T3330960 | Screw, But/Hd, M5 x 12, Slv Enc | 2 | |
16 | T3020330 | Grommet, Rectangular | 1 | |
17 | T2507729 | Relay, Ultra Micro, ISO 280 | 2 | |
18 | T3700259 | Rubber Band,43mm | 3 | |
19 | T3021200 | Grommet, Dia 14x4, Panel | 2 | |
20 | T3700108 | Splint | 1 | |
21 | T3330952 | Screw, Butn/Hd, M5 x 20, Slv | 1 | |
22 | T3351052 | Nut, Captive,4-5.5mm | 1 | |
23 | T2502214 | Switch, Rotational | 1 | |
24 | T2506555 | Bracket, Rotational Switch | 1 | US Only |
25 | T2503999 | Suspension Control Unit | 1 | |
26 | T3332656 | Screw, Button, M5 x 12, Enc | 2 | US Only |
27 | T2506599 | Mldg, Wire Guide, Expansion Tank | 1 | |
28 | T3331044 | Screw, Pan/Hd, Tx, M6 x 16, Slv | 2 | |
29 | T2505445 | Cover, Oil Filter | 1 | |
30 | T2508994 | Wire Guide, Hose, Harness | 1 | |
31 | T3050334 | Screw, Cap/Hd, M6 x 20, Slv | 1 | |
32 | T2507730 | Battery, Lithium Ion,8AH | 1 | |
33 | T2503209 | Battery Case Assy, Spares | 1 | |
34 | T2507077 | Battery Lead, Negative | 1 | |
35 | T2509595 | Terminal, Extension, Pressing | 1 | |
36 | T2509991 | Battery Case, Mldg | 1 | |
37 | T3100040 | Stud, M6 x 35, Enc | 1 | |
38 | T2505075 | Steckdose | 1 | |
39 | T2506585 | Moulding, Carrier, KCU | 1 | |
40 | T3330727 | Screw, But/Hd, M6 x 20, Slv | 3 | |
41 | T2504461 | KCU + Keys, Kit, RF434 | 1 | All Except JP |
41 | T2504471 | KCU + Keys, Kit, JAPAN | 1 | JP Only |
42 | T3350111 | Nut, Captive, M6 | 2 | |
43 | T3707679 | Connector Mount | 1 | |
44 | T2506565 | Mldg, KCU, Cover | 1 | |
45 | T2507055 | Subharness, Number Plate & Indicators | 1 | |
46 | T2506311 | Horn Assy,440 Hz | 1 | |
47 | T3331625 | Screw, Btn Hd, M8 x 12, Slv | 1 | |
48 | T2507099 | Engine Subharness | 1 | |
50 | T2506588 | Wire Guide, Breather Cover | 1 | |
51 | T3330289 | Screw, But/Hd, TX, M5 x 16, Slv | 2 | |
52 | T3350161 | Nut, Captive, M5 | 1 | |
53 | T3701170 | Plastic Rivet, Screw Type | 6 | |
54 | T2503437 | Auxilary Fly Lead, JP | 1 | |
55 | T2503204 | Foam Pad, Battery Case | 1 | |
56 | T3551128 | Washer, Serrated Lock, M8 | 1 | |
57 | T3700015 | Kabelbinder | 6 | |
58 | T3331436 | Screw, S/Tap, Pan, Torx,4 x 11, PT | 5 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
