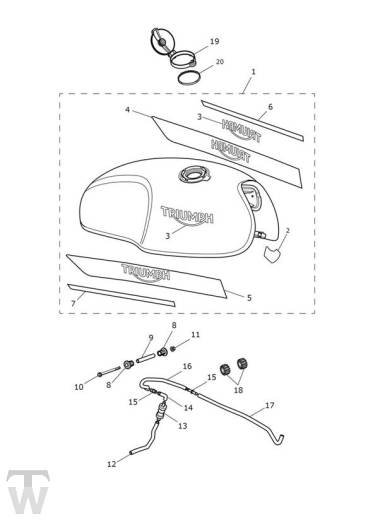

Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2402722-PG | Fuel Tank Assembly | 1 | Jet Black, Includes Decals, items 3, and Protective Film, item 2 |
1 | T2402722-DI | Fuel Tank Assembly | 1 | Hopper Red; Includes Decals, items 4,5,6 & 7, and Protective Film, item 2 |
1 | T2402722-LZ | Fuel Tank Assembly | 1 | Matt Storm Grey; Includes Decals, items 4,5,6 & 7, and Protective Film, item 2 |
1 | T2402722-EZ | Fuel Tank Assembly | 1 | Matt Baja Orange; Includes Decals, items 3 and Protective Film, item 2 |
2 | T2401650 | Film, Protective, Fuel Tank | 1 | |
3 | T2407468 | Decal, Wordmark | 2 | Fitted to Black Tanks |
4 | T2406591 | Decal, Tank, Upper, Silver Ice, LH | 1 | Fitted to Red and Grey Tanks |
4 | T2406595 | Decal, Tank, Upper, Storm Grey, LH | 1 | Fitted to Orange Tanks |
5 | T2406592 | Decal, Tank, Upper, Silver Ice, RH | 1 | Fitted to Red and Grey Tanks |
5 | T2406596 | Decal, Tank, Upper, Storm Grey, RH | 1 | Fitted to Orange Tanks |
6 | T2406581 | Decal, Tank, Lower, Yellow, LH | 1 | Fitted to Grey Tanks |
6 | T2406583 | Decal, Tank, Lower, Silver, LH | 1 | Fitted to Red & Orange Tanks |
7 | T2406582 | Decal, Tank, Lower, Yellow, RH | 1 | Fitted to Grey Tanks |
7 | T2406584 | Decal, Tank, Lower, Silver, RH | 1 | Fitted to Red & Orange Tanks |
8 | T2403597 | Rubber Bush | 2 | |
9 | T2401401 | Turned Spacer, Tank Mount | 1 | |
10 | T3202330 | Bolt, RHHF, M6 x 90, Slv | 1 | |
11 | T3350003 | Sich.mutter | 1 | |
12 | T2403041 | Hose, Formed, Rollover Drain | 1 | |
13 | T2405042 | Roll Over Valve | 1 | |
14 | T2405894 | Hose, Formed, Restrictor to Rollover | 1 | |
15 | T2401851 | Restrictor, Breather Hose | 2 | |
16 | T2402367 | Hose, Restrictor to Restrictor | 1 | |
17 | T2405056 | Hose, Upper, Tank to Rollover | 1 | |
18 | T2400854 | Tank Mount Bush | 2 | |
19 | T2400812 | Fuel Filler Cap, Monza | 1 | |
20 | T2401403 | Fixture Ring, Plastic | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
