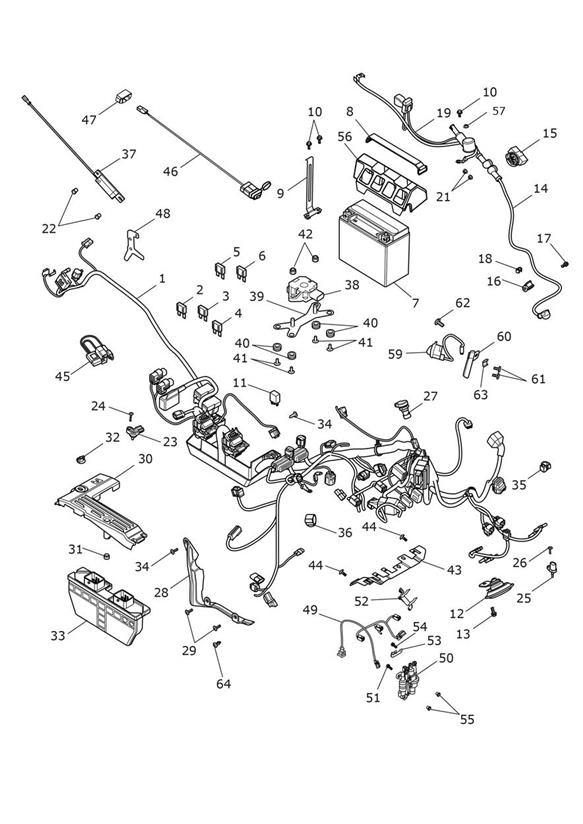

Hauptkabelbaum Elektrik - Tiger 1200 SE Desert

Hauptkabelbaum Elektrik - Tiger 1200 SE Desert
Für eine größere Ansicht klicken Sie auf das Vorschaubild
[ Zurück zur letzten Seite ]
Versandfertig in: Information / EPC
Bewertungen: (0)



  • Details

Produktbeschreibung

Nr.OEM-Details / BestellungArtikeldaten
1
T2501392
Benötigt: 1
Beschreibung: Main Harness
Hinweis:
2
T2501305
Benötigt: 1
Beschreibung: 5a sicherung
Hinweis:
3
T2501320
Benötigt: 1
Beschreibung: 20a sicherung
Hinweis:
4
T2501325
Benötigt: 3
Beschreibung: Sicherung 25 a
Hinweis:
5
T2501330
Benötigt: 1
Beschreibung: Sicherung 30 a
Hinweis:
6
T2505035
Benötigt: 1
Beschreibung: Sicherung
Hinweis:
7
T2505584
Benötigt: 1
Beschreibung: Battery
Hinweis:
7
obs T2501834
Nicht mehr bestellbar		Benötigt: 1
Beschreibung: Kit, Battery
Hinweis: BR Only
8
T2501780
Benötigt: 1
Beschreibung: Battery Strap
Hinweis:
9
T2501295
Benötigt: 1
Beschreibung: Battery Bracket
Hinweis:
10
T3203222
Benötigt: 3
Beschreibung: Bolt, HHF, M6 x 12, Slv
Hinweis:
11
T2507727
Benötigt: 6
Beschreibung: Relay, Normally Open
Hinweis:
12
T2501643
Benötigt: 1
Beschreibung: Horn Assy, Low Tone
Hinweis:
13
T3201228
Benötigt: 1
Beschreibung: Bolt, HHF, M8 x 14, Slv
Hinweis:
14
T2503572
Benötigt: 1
Beschreibung: Starter Lead
Hinweis:
15
T1310008
Benötigt: 1
Beschreibung: Starter Solenoid Assy
Hinweis:
16
T3700192
Benötigt: 1
Beschreibung: P Clip, ID 8mm
Hinweis:
17
T3331042
Benötigt: 1
Beschreibung: Screw, Pan/Hd, Tx, M6 x 12, Enc
Hinweis:
18
T3700061
Benötigt: 1
Beschreibung: Kabelverbinder
Hinweis:
19
T2501757
Benötigt: 1
Beschreibung: Battery Lead
Hinweis: Includes 40A Fuse
20
T2505035
Benötigt: 1
Beschreibung: Sicherung
Hinweis: Not illustrated
21
T3350003
Benötigt: 2
Beschreibung: Sich.mutter
Hinweis:
22
T3701150
Benötigt: 2
Beschreibung: Plastic Rivet, Push Release
Hinweis:
23
T1290975
Benötigt: 1
Beschreibung: Air Pressure Sensor
Hinweis:
24
T3332464
Benötigt: 1
Beschreibung: Screw, S/Tap, Tx,5 x 25
Hinweis:
25
T1290088
Benötigt: 1
Beschreibung: Sensor, Air Temperature
Hinweis:
26
T3331414
Benötigt: 1
Beschreibung: Screw, S/Tap, Tx,5 x 16
Hinweis:
27
T2505075
Benötigt: 2
Beschreibung: Steckdose
Hinweis:
28
T2503600
Benötigt: 1
Beschreibung: Cable, Tidy, Sump
Hinweis:
29
T3331042
Benötigt: 2
Beschreibung: Screw, Pan/Hd, Tx, M6 x 12, Enc
Hinweis:
30
T2500844
Benötigt: 1
Beschreibung: Cover, CCU
Hinweis:
31
T3021161
Benötigt: 1
Beschreibung: Rubber Foot, Dia 14.22 x 7.1
Hinweis:
32
T3351100
Benötigt: 1
Beschreibung: Wingnut, M6, Plastic
Hinweis:
33
T2504262
Benötigt: 1
Beschreibung: Kit, CCU & Cut Keys, RF434
Hinweis: All Except JP & BR
33
T2504260
Benötigt: 1
Beschreibung: Kit, CCU & Cut Keys, JAPAN
Hinweis: JP Only
33
T2504264
Benötigt: 1
Beschreibung: Kit, CCU & Cut Keys, BR
Hinweis: BR Only
34
T3701170
Benötigt: 2
Beschreibung: Plastic Rivet, Screw Type
Hinweis:
35
T2504512
Benötigt: 1
Beschreibung: S Clip,3.5 - 4.5
Hinweis:
36
T3700222
Benötigt: 1
Beschreibung: Clip, Cable, Dia 25mm, BLK
Hinweis:
37
T2502182
Benötigt: 1
Beschreibung: Antenna, LF
Hinweis:
38
T2508040
Benötigt: 1
Beschreibung: Inertial Measurement Unit
Hinweis:
39
T2508510
Benötigt: 1
Beschreibung: Plate, IMU
Hinweis:
40
T3021221
Benötigt: 4
Beschreibung: Grommet, ID 8.5, OD 10.5
Hinweis:
41
T3331436
Benötigt: 4
Beschreibung: Screw, S/Tap, Pan, Torx,4 x 11, PT
Hinweis:
42
T3350003
Benötigt: 2
Beschreibung: Sich.mutter
Hinweis:
43
T2501344
Benötigt: 1
Beschreibung: Bracket, Harness Connectors
Hinweis:
44
T3330943
Benötigt: 2
Beschreibung: Screw, But/Hd, M5 x 14, Slv
Hinweis:
45
T2503436
Benötigt: 1
Beschreibung: Auxiliary Fly Lead, Japan
Hinweis: JP Only
46
T2501422
Benötigt: 1
Beschreibung: Charger, USB,5V,170mm
Hinweis:
47
T2501421
Benötigt: 1
Beschreibung: Rubber Band, USB
Hinweis:
48
T2507722
Benötigt: 1
Beschreibung: Bracket, USB Connector
Hinweis:
49
T2503577
Benötigt: 1
Beschreibung: Engine Subharness
Hinweis:
50
T2501069
Benötigt: 1
Beschreibung: Moulding, Crankcase Tidy
Hinweis:
51
T3205064
Benötigt: 1
Beschreibung: Bolt, RHHF, Domed, S/S, M6 x 16, Enc
Hinweis:
52
T2500702
Benötigt: 1
Beschreibung: Solenoid Bracket
Hinweis:
53
T2503579
Benötigt: 1
Beschreibung: Bracket, Sub-Harness Connector
Hinweis:
54
T3203222
Benötigt: 1
Beschreibung: Bolt, HHF, M6 x 12, Slv
Hinweis:
55
T3010062
Benötigt: 2
Beschreibung: Flanged Sleeve, M6 x 7.8 x 2.85
Hinweis:
56
T2501806
Benötigt: 1
Beschreibung: Spacer, Battery Moulding
Hinweis:
57
T3350305
Benötigt: 1
Beschreibung: Locknut, Flgd, M6 x 1.0, Slv
Hinweis:
59
T2502214
Benötigt: 1
Beschreibung: Switch, Rotational
Hinweis: US & CA Only
60
T2501591
Benötigt: 1
Beschreibung: Bracket, Rotational Switch
Hinweis: US & CA Only
61
T3331436
Benötigt: 2
Beschreibung: Screw, S/Tap, Pan, Torx,4 x 11, PT
Hinweis: US & CA Only
62
T3330945
Benötigt: 1
Beschreibung: Screw, But/Hd, M5 x 16, Blk
Hinweis: US & CA Only
63
T3350161
Benötigt: 1
Beschreibung: Nut, Captive, M5
Hinweis: US & CA Only
64
T3450290
Benötigt: 1
Beschreibung: Fir Tree, M5, Dia 12.1 x 15
Hinweis:
65
T2505825
Benötigt: 1
Beschreibung: Link, Rotational Switch
Hinweis: Not illustrated

Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)

LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts

obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
