ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

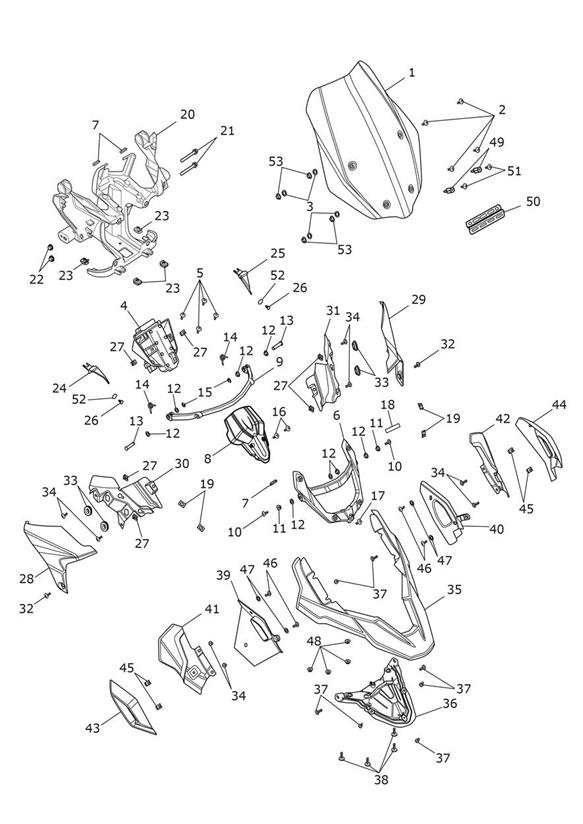

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 | T2308556 | Screen, Moulding | 1 | All Except US & CA |
| 1 | T2308558 | Screen, Moulding | 1 | US & CA Only |
| 2 | T2310037 | Spares Kit, Screen Mounts | 1 | > 927969 All Except BR, IN & ID; > 928481 BR Only |
| 2 | T3330941 | Screw, But/Hd, Skt, M5 x 16, Slv | 4 | 927970 > All Except BR, IN & ID; & 928482 > BR Only |
| 3 | T3550288 | Washer, Foam | 4 | > 927969 All Except BR, IN & ID; > 928481 BR Only |
| 3 | T2310041 | Washer, Rubber,7 x 15 x 4 | 4 | 927970 > All Except BR, IN & ID; & 928482 > BR Only |
| 4 | T2309085 | Screen Adjustment Mechanism | 1 | |
| 5 | T3330858 | Bolt, But/Hd, M6 x 15, Shld, Slv | 4 | |
| 6 | T2309052 | Screen Support | 1 | |
| 7 | T3020330 | Grommet, Rectangular | 3 | |
| 8 | T2304534 | Moulding, Underscreen, Centre | 1 | |
| 9 | T2309031 | Screen Support, Pivoting | 1 | |
| 10 | T3330429 | Screw, Skt Hd, M5 x 25, SS | 2 | |
| 11 | T3010084 | Flanged Sleeve,5 x 8 x 5.5 | 2 | |
| 12 | T3750011 | Bush, Flanged,8 x 10 x 4 | 8 | |
| 13 | T2080954 | Pivot Pin, Rear Footrest | 2 | |
| 14 | T2302514 | Torsion Spring | 2 | |
| 15 | T3500207 | SICHERUNGSSCHEIBE AUSSEN 8 X 0.89 | 2 | |
| 16 | T3330945 | Screw, But/Hd, M5 x 16, Blk | 2 | |
| 17 | T3330945 | Screw, But/Hd, M5 x 16, Blk | 1 | |
| 18 | T2309280 | Badge, Screen Support | 1 | |
| 19 | T3020027 | Grommet, Rubber | 4 | |
| 20 | T2309127 | Front Subframe | 1 | |
| 21 | T3202315 | Bolt, HHF, M8 x 65, Slv | 2 | |
| 22 | T3350004 | Flanschmutter | 2 | |
| 23 | T3350111 | Nut, Captive, M6 | 4 | |
| 24 | T2309344 | Infill, RH, Front Subframe | 1 | |
| 25 | T2309346 | Infill, LH, Front Subframe | 1 | |
| 26 | T3450290 | Fir Tree, M5, Dia 12.1 x 15 | 2 | |
| 27 | T3350161 | Nut, Captive, M5 | 6 | |
| 28 | T2311058-NM | Cockpit, RH | 1 | Snowdonian White - Alpine Edition |
| 29 | T2310005-NM | Cockpit, LH | 1 | Snowdonian White - Alpine Edition |
| 30 | T2302893 | Wind Deflector, RH | 1 | |
| 31 | T2302892 | Wind Deflector, LH | 1 | |
| 32 | T3330858 | Bolt, But/Hd, M6 x 15, Shld, Slv | 2 | |
| 33 | T3020029 | Grommet, Side Panel | 4 | |
| 34 | T3330941 | Screw, But/Hd, Skt, M5 x 16, Slv | 8 | |
| 35 | T2314906-NM | High Mudguard, Snowdonia White | 1 | Alpine Edition |
| 36 | T2305772 | High Mudguard, Inner | 1 | |
| 37 | T3331436 | Screw, S/Tap, Pan, Torx,4 x 11, PT | 7 | |
| 38 | T3330727 | Screw, But/Hd, M6 x 20, Slv | 4 | |
| 39 | T2302472 | Infill, Cockpit, RH | 1 | |
| 40 | T2302471 | Infill, Cockpit, LH | 1 | |
| 41 | T2303779 | Finisher, Upper Mudguard, RH | 1 | |
| 42 | T2303778 | Finisher, Upper Mudguard, LH | 1 | |
| 43 | T2310040-PS | Finisher, RH | 1 | Matt Jet Black |
| 44 | T2310053-PS | Finisher, LH | 1 | Matt Jet Black |
| 45 | T3350129 | Nut, Captive, M5 | 4 | |
| 46 | T3330943 | Screw, But/Hd, M5 x 14, Slv | 4 | |
| 47 | T3550957 | WASHER.M6X1X13 | 4 | |
| 48 | T3010714 | Flanged Sleeve,6 x 11 x 2.5 | 4 | |
| 49 | T2310072 | Threaded Spacer, M5 | 2 | ID & IN Only |
| 50 | T2304697 | Bracket, Front Number Plate | 1 | ID & IN Only |
| 51 | T3330941 | Screw, But/Hd, Skt, M5 x 16, Slv | 2 | ID & IN Only |
| 52 | T3600109 | O Ring, ID 5.6 x 2.3 | 2 | |
| 53 | T3010706 | Flanged Sleeve,5.2 x 7 x 6.3 | 4 | 927970 > All Except BR, IN & ID; & 928482 > BR Only |
| 54 | T2311057 | Decal, Alpine Edition | 1 | |
| 55 | T2310431 | Decal, High Mudguard, RH | 1 | |
| 56 | T2310673 | Decal, High Mudguard, LH | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
