ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

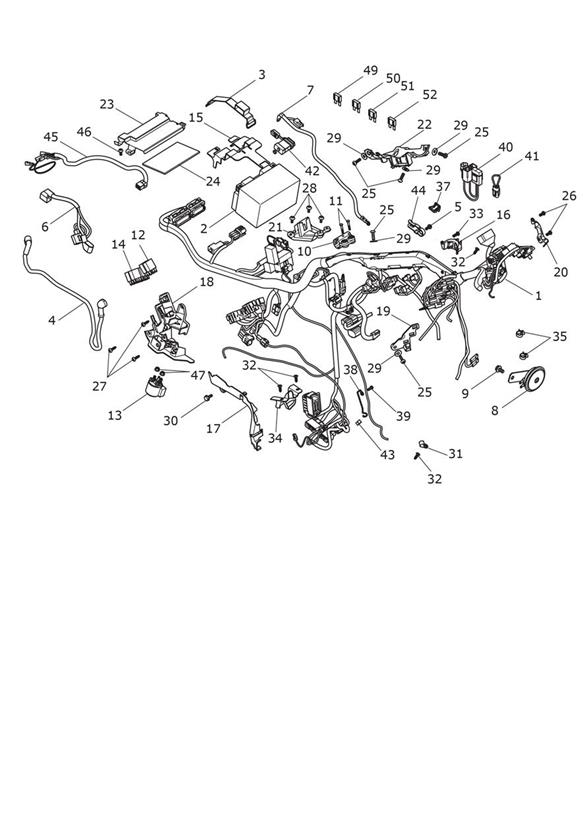

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2505810 | Main Harness | 1 | > 948767 All Expt BR & IN; > 949879 BR & IN Only |
1 | T2501450 | Main Harness | 1 | 948768 > All Expt BR & IN; > 949879 BR & IN Only |
1 | T2502991 | Main Harness | 1 | CN Only |
2 | T2509590 | Battery,12V | 1 | |
3 | T2505313 | Battery Strap | 1 | |
4 | T2507565 | Starter Lead | 1 | |
5 | T3203222 | Bolt, HHF, M6 x 12, Slv | 1 | |
6 | T2507578 | Lead, Battery Positive | 1 | > 993756 |
6 | T2503301 | Battery Lead, Positive | 1 | 993757 > |
7 | T2502497 | Earth Lead | 1 | |
8 | T2507002 | Horn Assy,440 Hz | 1 | All Except BR |
8 | T2500113 | Signalhorn | 1 | BR Only |
9 | T3201228 | Bolt, HHF, M8 x 14, Slv | 1 | |
10 | T2502455 | Fall Detection Switch | 1 | |
11 | T3330390 | Screw, H/Hd, M4 x 25, Slv, Enc | 2 | |
12 | T2507727 | Relay, Normally Open | 4 | |
13 | T1310008 | Starter Solenoid Assy | 1 | |
14 | T2507728 | Relay, Changeover | 2 | |
15 | T2507579 | Cover, Battery, Moulding | 1 | |
16 | T2501317 | Bracket, Purge Valve | 1 | |
17 | T2501772 | Moulding, Starter Cable Guide | 1 | |
18 | T2502881 | Bracket, Unfused Solenoid, Moulding | 1 | |
19 | T2501775 | Moulding, Bracket, Connectors, Headstock | 1 | |
20 | T2501779 | Moulding, Headstock Tidy | 1 | |
21 | T2501277 | Bracket, Fusebox | 1 | |
22 | T1290354 | Moulding, Coils Bracket | 1 | All Except CN |
22 | T2503720 | Moulding, Coils Bracket | 1 | CN Only |
23 | T2507771 | Cover, ECU | 1 | |
24 | T2501828 | Foam Pad, ECU | 1 | |
25 | T3331234 | Screw, Torx, P/H, M6 x 20, Slv | 5 | |
26 | T3330649 | Screw, Pan/Hd, Tx, M5 x 12, Slv | 2 | |
27 | T3331260 | Screw, Thread Forming,5 x 20 | 3 | |
28 | T3330943 | Screw, But/Hd, M5 x 14, Slv | 3 | |
29 | T3555025 | Washer,6.4 x 18 x 1.6 | 5 | |
30 | T3205063 | Bolt, HHF, Lghtd, M6 x 16, Slv | 1 | |
31 | T3701094 | P Clip, Dia 4.4, Black | 1 | |
32 | T3701098 | Firtree, Dia 5 x 18 | 4 | |
33 | T3331414 | Screw, S/Tap, Tx,5 x 16 | 1 | |
34 | T2501331 | Moulding, Harness, Spine | 1 | All Except CN |
34 | T2502552 | Moulding, Harness, Spine | 1 | CN Only |
35 | T3700182 | Clip, Omega,18mm x 14mm | 2 | |
37 | T3700216 | Clip, Wire, Saddle | 1 | |
38 | T2503076 | Wire Guide | 1 | |
39 | T3330627 | Screw, Pan/HD, TPT, Tx, M5 x 12 | 1 | |
40 | T2509876 | Auxiliary Fly Lead, Japan | 1 | JP Only |
41 | T2502511 | Shorting Link, Non DRL | 1 | CA, JP & US |
42 | T2501422 | Charger, USB,5V,170mm | 1 | |
43 | T3700252 | Rubber Band,88mm | 1 | |
44 | T2506520 | Cover, Earth Lead | 1 | |
45 | T9820091 | Harness, Multifunction Lamp | 1 | US Only |
46 | T3331043 | Screw, Pan/Hd, Tx, M6 x 12, Slv | 1 | |
47 | T3350003 | Sich.mutter | 2 | |
49 | T2501310 | 10a sicherung | 2 | |
50 | T2501315 | 15a sicherung | 4 | |
51 | T2501325 | Sicherung 25 a | 1 | |
52 | T2501305 | 5a sicherung | 2 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
ACHTUNG: Teile aus Ersatzteilkatalogen werden extra für Ihr Fahrzeug bestellt. Es besteht daher kein ersatzloses Rückgaberecht.
Die Wiedereinlagerungsgebühr für zurückgesandte Bestellungen beträgt 25% des Warenwertes.
