ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

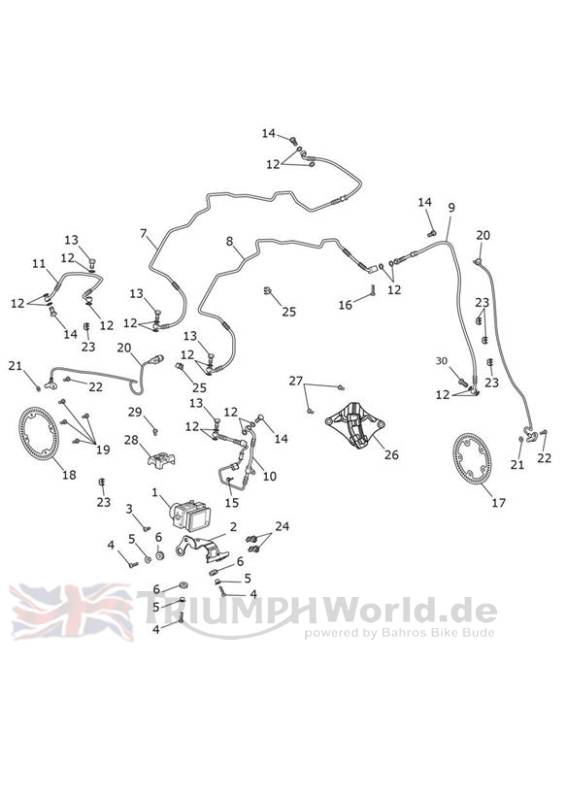

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2021911 | ABS Modulator, Wet | 1 | |
2 | T2023066 | Bracket, Modulator, ABS | 1 | |
3 | T3331042 | Screw, Pan/Hd, Tx, M6 x 12, Enc | 1 | |
4 | T3021100 | Grommet, Dia 13 x 1.8 | 3 | |
5 | T3010702 | Flanged Sleeve,6.4 x 10 x 8.5 | 3 | |
6 | T3331191 | Screw, Pan/Hd, Tx, M6 x 20, Enc | 3 | |
7 | T2028026 | Brake Line, M/Cyl to Modulator, Front | 1 | |
8 | T2028666 | Brake Line, Modulator to Headstock | 1 | |
9 | T2028669 | Brake Line, Headstock to Caliper, Front | 1 | |
10 | T2028155 | Brake Line, M/Cyl to Modulator, Rear | 1 | |
11 | T2028177 | Brake Line, Modulator to Caliper, Rear | 1 | |
12 | T3550229 | Washer,15.2 x 10 x 1, Plated | 18 | |
13 | T3250032 | Banjo Bolt, M10 x 19 | 4 | |
14 | T3250125 | Bolt, Banjo, M10 x 21 | 4 | |
15 | T3205062 | Bolt, HHF, Lghtd, M6 x 12, Slv | 1 | |
16 | T3300069 | Screw, Pan/Hd, Tx, M6 x 27, Enc | 1 | |
17 | T2022022 | Pulser Ring, ABS | 1 | 60 Teeth, Silver |
18 | T2020776 | Pulser Ring, Rear | 1 | 72 Teeth, Satin |
19 | T3330649 | Screw, Pan/Hd, Tx, M5 x 12, Slv | 4 | |
20 | T2029270 | Sensor, Wheel Speed, HAS-5,270 | 2 | |
21 | T3552001 | Washer, M6 x 14 x 0.5 | 2 | Use as required |
21 | T3552002 | Washer, M6 x 14 x 1 | 2 | |
21 | T3552003 | Washer, M6 x 14 x 1.5 | 2 | |
21 | T3552004 | Washer, M6 x 14 x 2 | 2 | |
22 | T3330334 | Screw, Tx, Pan/Hd, M6 x 16, Slv | 2 | |
23 | T3700237 | Clip, Twin,3.9 - 6 | 5 | |
24 | T3700162 | Clip, Cable/Pipe | 2 | |
25 | T3700197 | Clip, Hose,6.5d, Twin | 2 | |
26 | T2025085 | Moulding, Hose Routing | 1 | |
27 | T3331042 | Screw, Pan/Hd, Tx, M6 x 12, Enc | 2 | |
28 | T2025082 | Moulding, Anti-Rotation, Banjo | 1 | |
29 | T3051055 | Screw, Cap/Hd, M5 x 10, Slv, Enc | 1 | |
30 | T3250032 | Banjo Bolt, M10 x 19 | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
