Fussrasten - Bonneville T120 ab FIN AC6130

ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren

Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

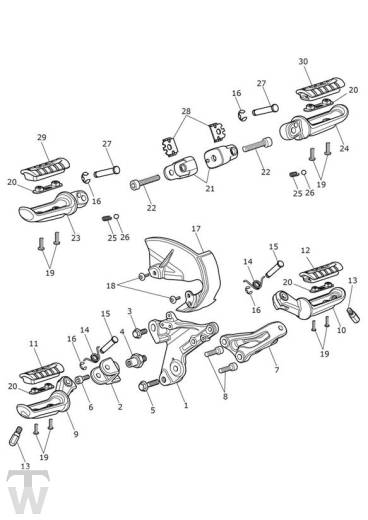

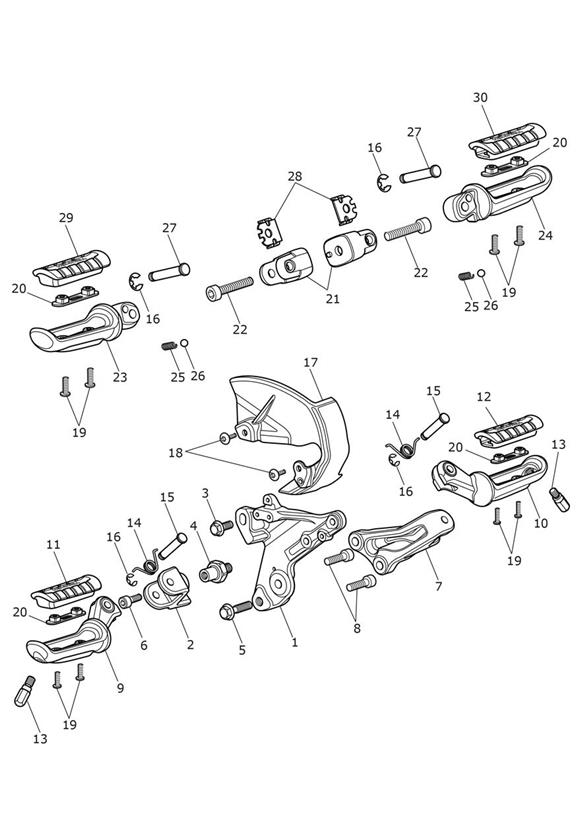

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]

Lfd.Nr.	OEM-Details	Bezeichnung	Benötigt	Hinweise
1	T2084015	Control Plate, RH	1
2	T2081134	Clevis, RH	1
3	T3205781	Bolt, HHF, Lghtd, M8 x 1.25 x 25, Slv	1
4	T3331561	Pivot Pin, Brake Pedal	1
5	T3200601	Bolt, HHF, M8 x 40, Slv	1
6	T3051097	Screw, Cap/Hd, M8 x 25, Silver	1
7	T2081083	Clevis, LH	1
8	T3050323	Screw, Cap/Hd, M8 x 30, Slv	2
9	T2083626	Footrest, RH, Polished	1
10	T2081089	Footrest, LH, Polished	1
11	T2081971	Rubber, Pillion, RH	1
12	T2081972	Rubber, Pillion, LH	1
13	T2088017	Peg, Bank Angle	2
14	T2089638	Return Spring, Footrest	2
15	T2080546	Lagerstift	2
16	T3500207	SICHERUNGSSCHEIBE AUSSEN 8 X 0.89	4
17	T2021057	Cover, Sprocket, Inner	1
18	T3330955	Screw, But/Hd, M5 x 14, Slv, Enc	2
19	T3330728	Screw, Pan/Hd, Tx, M5 x 16, Enc	8
20	T2086988	Nutplate, Footpeg	4
21	T2081501	Clevis, Pillion	2
22	T3051043	Screw, Cap/Hd, M8 x 45	2
23	T2084311	Rear Footrest, RH, Polished	1
24	T2084310	Rear Footrest, LH, Polished	1
25	T2081674	Spring, Detent	2
26	T2081675	Detent Ball	2
27	T2080547	Lagerstift	2
28	T2081672	Detent Plate	2
29	T2081977	Rubber, Pillion, RH	1
30	T2081978	Rubber, Pillion, LH	1

Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)

LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts

obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
