ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

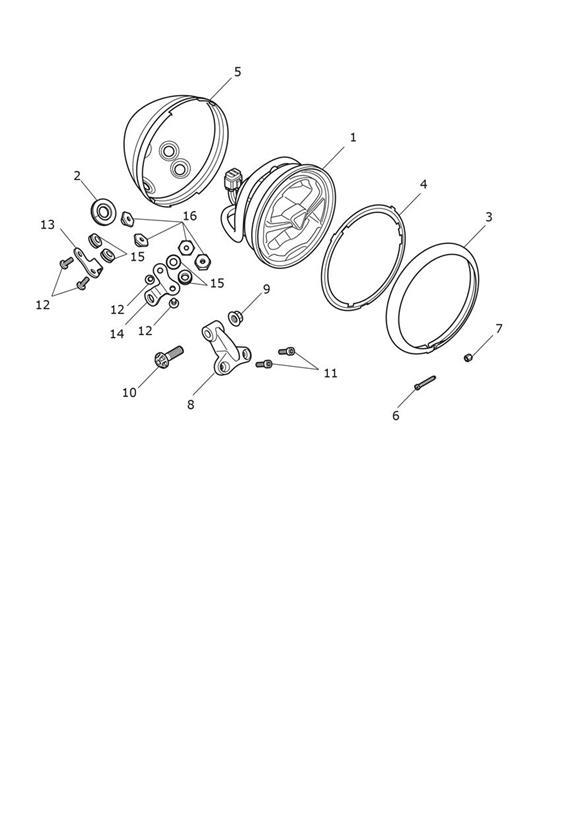

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2701262 | Headlamp,133 Dia, LED | 1 | |
2 | T3020504 | Grommet, Split,35 x 1 x 14 | 1 | |
3 | T2701244 | Rim, Headlight, Black | 1 | |
4 | T2700559 | Ring, aufnahme | 1 | |
5 | T2701178 | Bowl, Headlight, Black | 1 | |
6 | T3330585 | Schraube | 1 | |
7 | T3350069 | Mutter | 1 | |
8 | T2707766 | Mount, Headlight, Forging, Black | 1 | |
9 | T3350134 | Locknut, M10 x 1.25 | 1 | |
10 | T3205796 | Bolt, HHF, Lghtd, M10 x 35, Slv | 1 | |
11 | T3050334 | Screw, Cap/Hd, M6 x 20, Slv | 2 | |
12 | T3331042 | Screw, Pan/Hd, Tx, M6 x 12, Enc | 4 | |
13 | T2707753 | Bracket, Mount, Headlight, RH | 1 | |
14 | T2707752 | Bracket, Mount, Headlight, LH | 1 | |
15 | T3020082 | Grommet,18 x 1 x 9 | 4 | |
16 | T3350340 | Flanged Nut, M6,14mm A/F | 4 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
