ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

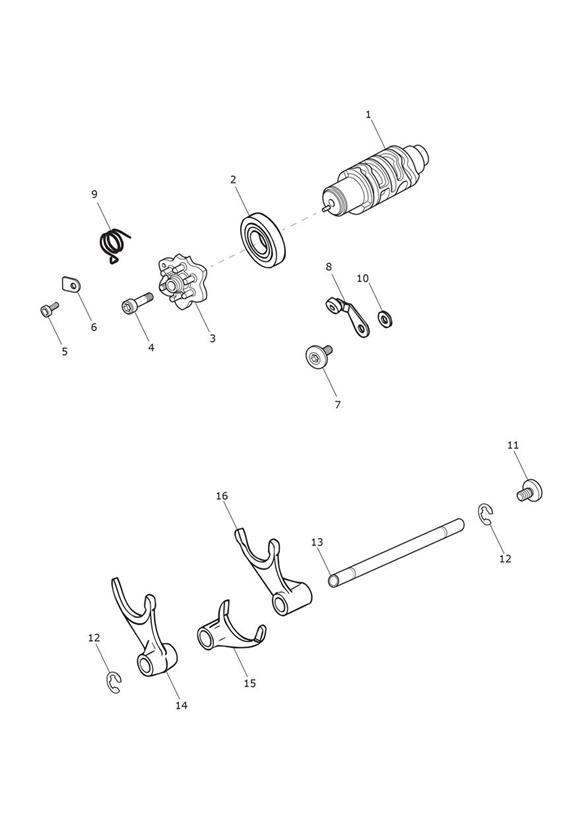

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T1190137 | Selector Drum Assy | 1 | |
2 | T3050302 | Capscrew, Skt/Hd, M6 x 35 | 1 | |
3 | T1190758 | Kit, Detent Wheel | 1 | > Eng No 867673 All Except BR & > 867320 BR Only |
3 | T1190294 | Detent Wheel | 1 | Eng No 867674 > All Except BR & 867321 > BR Only |
4 | T3800090 | Kugellager | 1 | |
5 | T3051069 | Screw, Cap/Hd, M6 x 10, Enc, Raw | 1 | |
6 | T1190207 | ANKERSCHEIBE | 1 | |
7 | T3050188 | Bolt, Pan/HD, Shld, M6 x 16.2 | 1 | |
8 | T1190115 | Detent Arm Assy | 1 | |
9 | T1190677 | Spring, Detent Lever | 1 | > Eng No 867673 All Except BR & > 867320 BR Only |
9 | T1190678 | Spring, Detent Lever | 1 | Eng No 867674 > All Except BR & 867321 > BR Only |
10 | T3550228 | Washer, Hardened,6.4 x 12.5 x 2 | 1 | |
11 | T3450000 | Plug, PTF-SAE Short,3/8-18, Enc | 1 | |
12 | T3500044 | Seegerring | 2 | |
13 | T1191424 | Shaft, Selector, Sliding | 1 | |
14 | T1197000 | Fork, A, Selector, Output | 1 | |
15 | T1191006 | SCHALTGABEL B | 1 | |
16 | T1198000 | Fork, C, Selector, Output | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
