ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

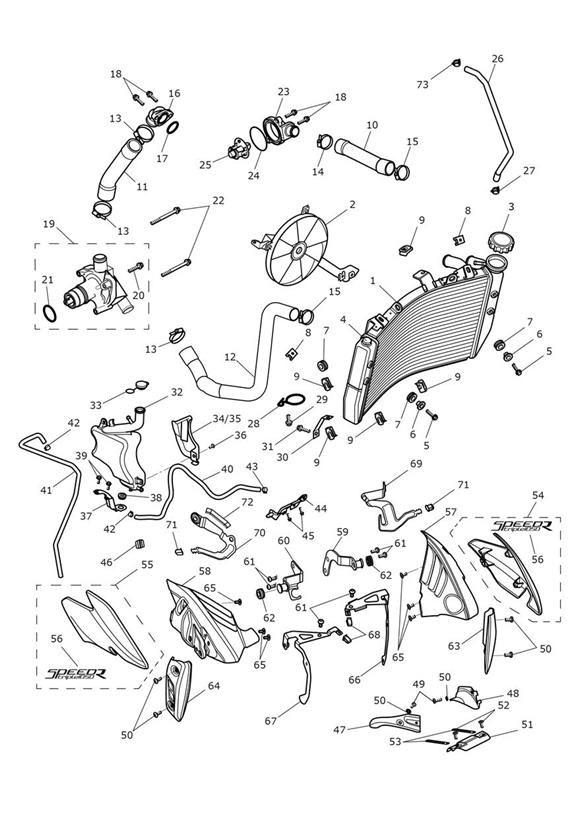

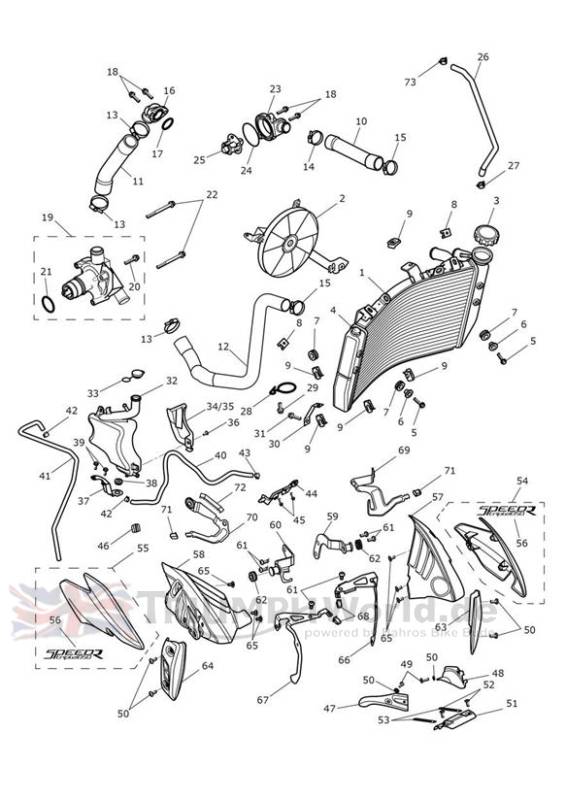

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 |  T2100683 | Radiator, Curved | 1 | |
| 2 | T2100684 | Cooling Fan | 1 | |
| 3 | T2100164 | Cap Assy, Radiator | 1 | |
| 4 | T2100084 | Bleed Screw, Nylon | 1 | |
| 5 | T3205066 | Bolt, HHF, Lghtd, M6 x 20, Slv | 2 | |
| 6 | T3010702 | Flanged Sleeve,6.4 x 10 x 8.5 | 2 | |
| 7 | T3020153 | Grommet,13 x 3 x 10 | 3 | |
| 8 | T3350111 | Nut, Captive, M6 | 2 | |
| 9 | T3350111 | Nut, Captive, M6 | 5 | |
| 10 | T2100781 | Hose, Cylinder Head to Radiator | 1 | |
| 11 | T2100782 | Hose, Pump to Block | 1 | |
| 12 | T2100786 | Hose, Radiator to Pump | 1 | |
| 13 | T3706216 | Clamp, Constant Tension, Dia 32 | 3 | |
| 14 | T3706215 | Clamp, Constant Tension, Dia 30 | 1 | |
| 15 | T3706214 | Clamp, Constant Tension, Dia 29 | 2 | |
| 16 | T2107070 | Elbow, Water, Cast, Black | 1 | |
| 17 | T3600190 | O-ring | 1 | |
| 18 | T3205066 | Bolt, HHF, Lghtd, M6 x 20, Slv | 4 | |
| 19 | T2100783 | Water Pump Assembly | 1 | |
| 20 | T3200190 | Bolt, RHHF, M6 x 25, Slv | 1 | |
| 21 | T2100784 | O Ring, Water Pump | 1 | |
| 22 | T3205073 | Bolt, HHF, Lghtd, M6 x 1.0 x 50, Slv | 2 | |
| 23 | T2100826 | Elbow, Coolant, Bypass, Black | 1 | |
| 24 | T2100713 | O-ring | 1 | |
| 25 | T2102020 | Thermostat, Bypass | 1 | |
| 26 | T2101101 | Kit, Bypass Hose | 1 | > Eng No 764760 - All Except BR |
| 26 | T2101101 | Kit, Bypass Hose | 1 | > 763964 - BR Only |
| 26 | T2101980 | Bypass Hose | 1 | Eng No 764761 > - All Except BR |
| 26 | T2101980 | Bypass Hose | 1 | 763965 > - BR Only |
| 27 | T3700440 | Clip, Hose,11-12.5mm | 1 | |
| 28 | T2101655 | Hose Guide | 1 | |
| 29 | T3202304 | Bolt, RHHF, M6 x 20, Slv | 1 | |
| 30 | T2100403 | Bracket, Radiator Shield | 1 | |
| 31 | T3203222 | Bolt, HHF, M6 x 12, Slv | 1 | |
| 32 | T2105000 | Expansion Tank | 1 | |
| 33 | T2101015 | Cap, Expansion Tank | 1 | |
| 34 | T2306564 | Spares Kit, Expansion Cover | 1 | |
| 35 | T3650011 | Adhesive Tape,19mm x 50mm | 1 | |
| 36 | T3701098 | Firtree, Dia 5 x 18 | 1 | |
| 37 | T2105001 | Bracket, Expansion Tank | 1 | |
| 38 | T3020135 | Gummi | 1 | |
| 39 | T3203222 | Bolt, HHF, M6 x 12, Slv | 2 | |
| 40 | T2105006 | Coolant Pipe, Expansion Tank | 1 | |
| 41 | T2105003 | Pipe, Overflow, Expansion Tank | 1 | |
| 42 | T3700440 | Clip, Hose,11-12.5mm | 2 | |
| 43 | T3700077 | Splint | 1 | |
| 44 | T2100483 | Bracket, Radiator | 1 | |
| 45 | T3330334 | Screw, Tx, Pan/Hd, M6 x 16, Slv | 2 | |
| 46 | T3700196 | Wire Clip,4mm | 1 | |
| 47 | T2100397 | Shield, Frame, RH | 1 | |
| 48 | T2100398 | Shield, Frame, LH | 1 | |
| 49 | T3331234 | Screw, Torx, P/H, M6 x 20, Slv | 2 | |
| 50 | T3331042 | Screw, Pan/Hd, Tx, M6 x 12, Enc | 4 | |
| 51 | T2100663 | Shield, Cam Cover | 1 | |
| 52 | T3331517 | Screw, P/HD Tx, Shld, M6 x 16, S | 2 | |
| 53 | T3700405 | Clip, Harness | 2 | |
| 54 | T2101046-CW | Rad Cowl, Outer, LH | 1 | Diablo Red Panel - Used on Crystal White Bikes |
| 54 | T2100986-CW | Rad Cowl, Outer, LH | 1 | Diablo Red Panel - Used on Matt Graphite Bikes |
| 55 | T2101028-CW | Rad Cowl, Outer, RH | 1 | Diablo Red Panel - Used on Crystal White Bikes |
| 55 | T2100987-CW | Rad Cowl, Outer, RH | 1 | Diablo Red Panel - Used on Matt Graphite Bikes |
| 56 | T2100449 | Decal, Rad Cowl | 2 | For Rad Cowls on Crystal White Bikes |
| 56 | T2100665 | Decal, Rad Cowl | 2 | For Rad Cowls on Matt Graphite Bikes |
| 57 | T2100985-PS | Rad Cowl, Inner, LH | 1 | Matt Jet Black Panel |
| 58 | T2100967-PS | Rad Cowl, Inner, RH | 1 | Matt Jet Black Panel |
| 59 | T2100656 | Bracket, Radiator Cowl, LHR | 1 | |
| 60 | T2100657 | Bracket, Radiator Cowl, RHR | 1 | |
| 61 | T3331043 | Screw, Pan/Hd, Tx, M6 x 12, Slv | 6 | |
| 62 | T3020153 | Grommet,13 x 3 x 10 | 2 | |
| 63 | T2100653 | Finisher, Rad Cowl, LH | 1 | |
| 64 | T2100654 | Finisher, Rad Cowl, RH | 1 | |
| 65 | T3331436 | Screw, S/Tap, Pan, Torx,4 x 11, PT | 6 | |
| 66 | T2101658 | Bracket, Radiator Cowl, LHF | 1 | |
| 67 | T2101659 | Bracket, Radiator Cowl, RHF | 1 | |
| 68 | T3700290 | Clip, Panel, Bayonet | 2 | |
| 69 | T2101031 | Bracket, Rad Cowl, LH | 1 | |
| 70 | T2101032 | Bracket, Rad Cowl, RH | 1 | |
| 71 | T2204745 | Grommet, Secondary Cvr Brkt | 2 | |
| 72 | T3660084 | Trim, Cut Length,55mm | 1 | |
| 73 | T3700440 | Clip, Hose,11-12.5mm | 1 | > Eng No 764760 - All Except BR |
| 73 | T3700440 | Clip, Hose,11-12.5mm | 1 | > 763964 - BR Only |
| 73 | T3700035 | Rohrschelle | 1 | Eng No 764761 > - All Except BR |
| 73 | T3700035 | Rohrschelle | 1 | 763965 > - BR Only |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
