Hauptrahmen - Speed Triple R bis 735336

ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren

Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

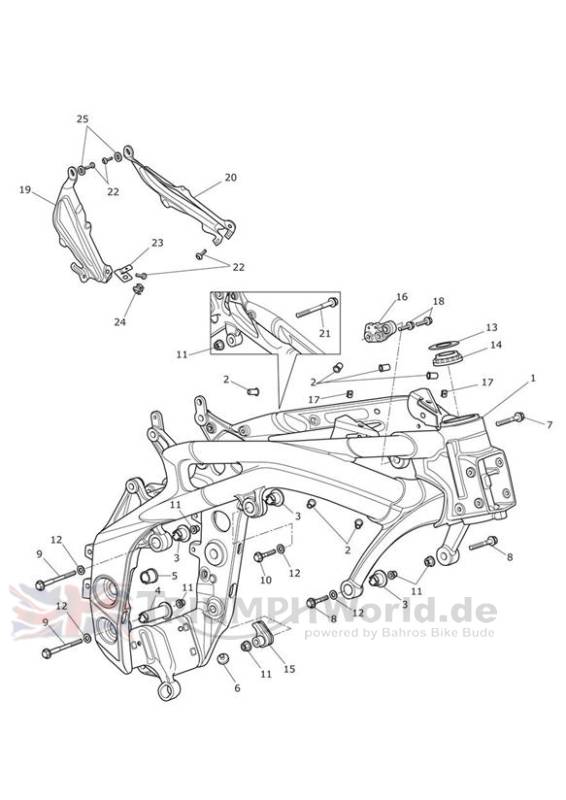

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]

Lfd.Nr.	OEM-Details	Bezeichnung	Benötigt	Hinweise
1	T2071712	Frame Assy	1	ROW
1	T2071714	Frame Assy	1	US Only
1	T2071716	Frame Assy	1	CA Only
2	T3350210	Einsatz	6
3	T2071980	Adjuster, Frame, M12	3
4	T2071981	Adjuster, M12	1
5	T2051010	Swingarm Pivot Adjuster	1
6	T2081697	Up Stop, Sidestand	1
7	T3334610	Screw, HHF, M12 x 40	1	> 704304
7	T3332825	Screw, TX, M12 x 40, Slv, Enc	1	704305 >
8	T3151024	Bolt, HHF, M12 x 75,10,9, Slv	2	> 704304
8	T3332630	Screw, TX, M12 x 75, Slv	2	704305 >
9	T3334635	Screw, HHF, M12 x 1.25 x 130	2	> 681234
9	T3332635	Screw, TX, M12 x 130, Slv	2	681235 >
10	T3334640	Screw, HHF, M12 x 60	1	> 704304
10	T3332640	Screw, TX, M12 x 60, Slv	1	704305 >
11	T3350234	Locknut, Flgd, M12 x 1.25	6
12	T3501795	Washer, M12, OD26, Hardened, Slv	4
13	T3600234	Dichtung, staubschutz-	1
14	T3800091	Lager	1
15	T2071845	Frame Rubbing Block	1
16	T2071835	Bracket, Cyl Head, M/C	1
17	T3350151	Nut, Captive, M6, Non Secured	2
18	T3205781	Bolt, HHF, Lghtd, M8 x 1.25 x 25, Slv	2
19	T2306566	Panel, Side Infill, RH	1
20	T2306567	Panel, Side Infill, LH	1
21	T3334680	Bolt, HHF, M12 x 119, Slv	2	> 704304
21	T3332645	Bolt, TX, M12 x 119, Slv	2	704305 >
22	T3331234	Screw, Torx, P/H, M6 x 20, Slv	2
23	obs T3707680	Connector Mount	1
24	T3700193	Clip, Double, Firtree	1
25	T3555025	Washer,6.4 x 18 x 1.6	2

Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)

LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts

obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
