Schwinge - Sprint GT 1050

ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren

Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

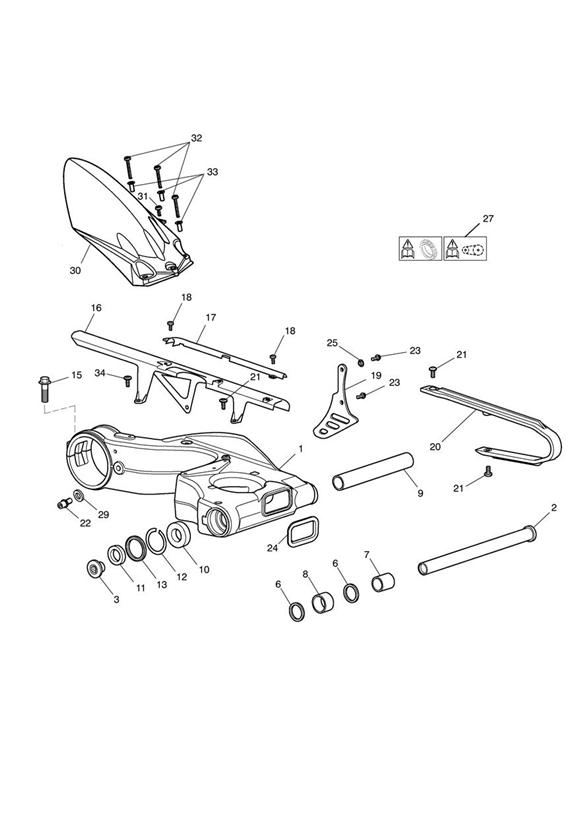

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]

Lfd.Nr.	OEM-Details	Bezeichnung	Benötigt	Hinweise
1	T2052223	Swinging Arm Spares Assembly	1	Includes Bearings Etc - items 6,8,9,10,12,13,22 & 29
2	obs T2057351	Spindel	1
3	T2001078	Bolt, Front Spindle, Slv	1
6	T3600029	Dichtung	2
7	obs T2057389	Sleeve, S/Arm, Dia 30 x 39LG	1
8	T3800028	Lager, nadel-	1
9	obs T2057340	Distanzrohr	1
10	T3800029	Lager	1
11	T2057347	Spacer, S/arm, Anodised	1
12	T3500203	Circlip, Int,52 x 2	1
13	T3600041	Dichtung	1
14	T3331730	Bolt, HHF, M14 x 1.5 x 40, Slv	1
15	T3550339	Washer, M14	1
16	T2051502	Chainguard	1
17	T2057379	Hose Guide, Chain Guard	1
18	T3331043	Screw, Pan/Hd, Tx, M6 x 12, Slv	2
19	T2057362	Kettenschutz	1
20	T2055555	Rubbing Strip, Chain	1
21	T3331517	Screw, P/HD Tx, Shld, M6 x 16, S	3
22	T3051164	Bolt, Caliper Carrier, Silv, Enc	1
23	obs T3331101	Schraubbolzen	2
24	T2050175	Grommet	1
25	T3010062	Flanged Sleeve, M6 x 7.8 x 2.85	1
27	T3900092	Schild	1
29	T3551196	Washer, Spring, M10, Slv	1
30	T2057376	Hugger, Rear Tyre	1
31	T3331517	Screw, P/HD Tx, Shld, M6 x 16, S	1
32	T3205083	Bolt, HHF, LGHTD, M6 x 28, Slv	3
33	T3010040	Flange Sleeve	3
34	T3330727	Screw, But/Hd, M6 x 20, Slv	1

Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)

LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts

obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
