ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

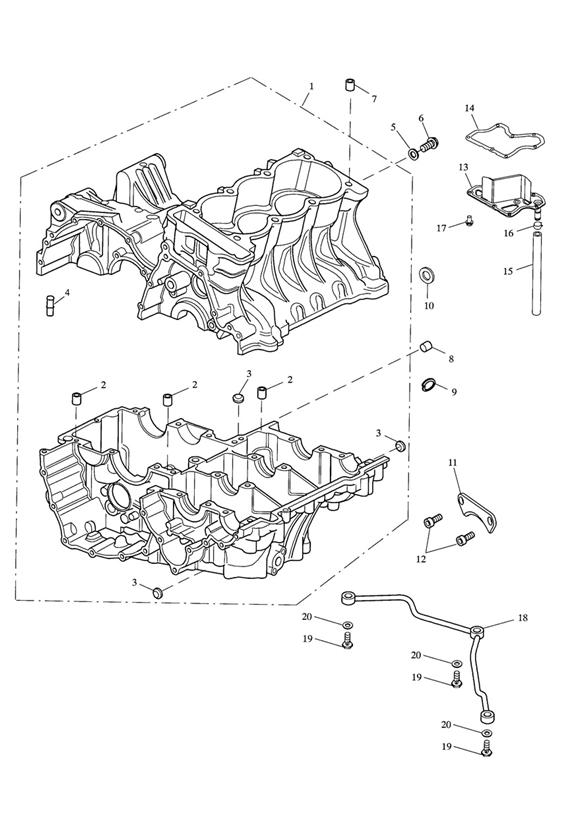

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T1168100 | Crankcase Assy, Spares | 1 | > Eng No 536532 |
1 | T1169090 | Spares Kit, Crankcase | 1 | Eng No 536533 > Eng No 563846 |
1 | T1169111 | Crankcase Assy, Spares | 1 | Eng No 563847 > |
2 | T3000103 | Dowel, Hollow,12 x 14 | 3 | |
3 | T3450091 | Plug, Dia 14, Alum | 3 | |
4 | T1160268 | Spigot, OD 14.0mm | 1 | |
5 | T3550542 | Washer, Cu, OD12.5 x Id6.4 | 1 | |
6 | T3203115 | Bolt, RHHF, M6x1.0x12, S/S | 1 | |
7 | T3000101 | Dowel, Hollow,8 x 14 | 2 | |
8 | T3350661 | Grub Screw, M12 x 12 | 1 | |
9 | T3500208 | Circlip, Int,32 x 2 | 1 | |
10 | T3600812 | O-ring | 1 | |
11 | T1180025 | ARRETIERUNG, LAGER | 1 | |
12 | T3051062 | Screw, M6 x 12, Enc, Raw | 2 | |
13 | T1161065 | PLATE ASSY, BREATHER | 1 | |
14 | T1161066 | GASKET, BREATHER PLATE | 1 | |
15 | T1160262 | SCHLAUCH MOTORENTLUEFTUNG | 1 | |
16 | T3700035 | Rohrschelle | 1 | |
17 | T3331042 | Screw, Pan/Hd, Tx, M6 x 12, Enc | 7 | |
18 | T1211050 | Oil Feed Assy, Gearbox | 1 | |
19 | T1210242 | Bolt, Banjo, M6 x 20 | 3 | |
20 | T3550542 | Washer, Cu, OD12.5 x Id6.4 | 3 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
ACHTUNG: Teile aus Ersatzteilkatalogen werden extra für Ihr Fahrzeug bestellt. Es besteht daher kein ersatzloses Rückgaberecht.
Die Wiedereinlagerungsgebühr für zurückgesandte Bestellungen beträgt 25% des Warenwertes.
