Produktbeschreibung
ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

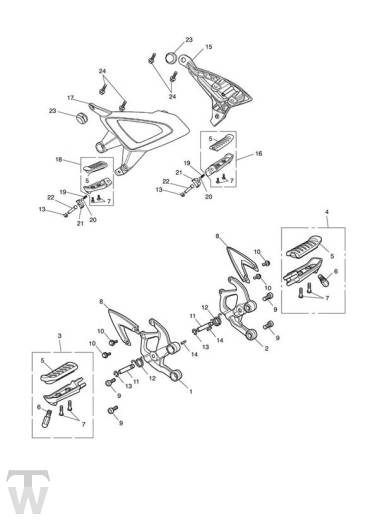

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 |  T2081603 | Control Plate, RH | 1 | |
| 2 | T2081604 | Control Plate, LH | 1 | |
| 3 | T2082220 | Footrest Assy, RH, Front | 1 | |
| 4 | T2082230 | Footrest Assy, LH, Front | 1 | |
| 5 | T2081125 | Rubber, Footrest | 4 | |
| 6 | T2082240 | Peg, Bank Angle | 2 | |
| 7 | T3330173 | Screw, Hex, Pan Hd, M5 X 16 | 8 | |
| 8 | T2081605 | Heel Guard, Front | 2 | |
| 9 | T3050321 | Screw, Cap/Hd, M8 x 20, Slv | 4 | |
| 10 | T3203201 | Bolt, HHF, Lghtd, M6 x 10, SS | 8 | |
| 11 | T2083123 | Pin, Pivot, Dia 8 | 2 | |
| 12 | T2081130 | Spring, Footrest Return | 2 | |
| 13 | T3500207 | SICHERUNGSSCHEIBE AUSSEN 8 X 0.89 | 4 | |
| 14 | T3000095 | Spirol Pin | 4 | |
| 15 | T2081606 | Footrest Hanger, LH, Finsihed | 1 | |
| 16 | T2081189 | Footrest Assy, LH, Rear | 1 | |
| 17 | T2081607 | Footrest Hanger, RH, Finished | 1 | |
| 18 | T2081188 | Footrest Assy, RH, Rear | 1 | |
| 19 | T2081674 | Spring, Detent | 2 | |
| 20 | T2081675 | Detent Ball | 2 | |
| 21 | T2081672 | Detent Plate | 2 | |
| 22 | T2080546 | Lagerstift | 2 | |
| 23 | T2088888 | Buffer, Pannier Mount | 2 | |
| 24 | T3205653 | Bolt, HHF, Lghtd, M8 x 30, Slv | 4 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
ACHTUNG: Teile aus Ersatzteilkatalogen werden extra für Ihr Fahrzeug bestellt. Es besteht daher kein ersatzloses Rückgaberecht.
Die Wiedereinlagerungsgebühr für zurückgesandte Bestellungen beträgt 25% des Warenwertes.
