ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

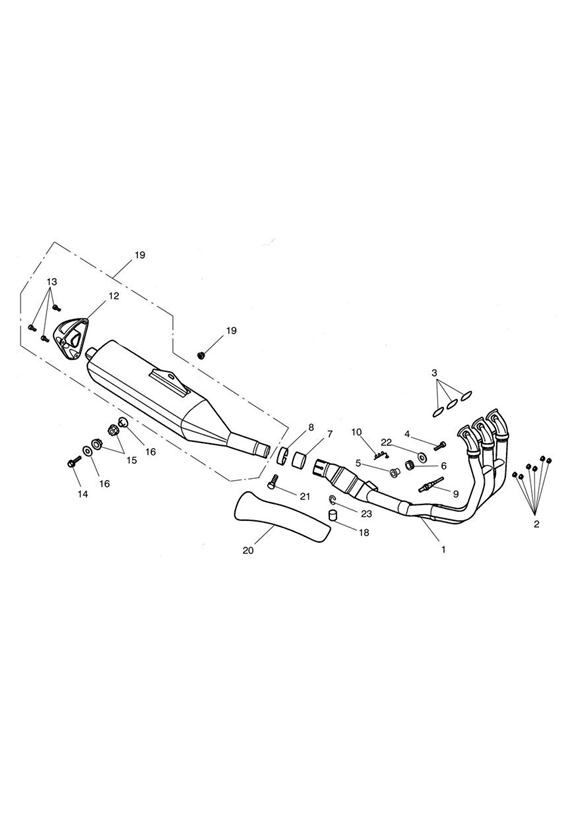

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2200499 | Exhaust Header Assy, Cat | 1 | All Expt AU, NZ & ZA > 467205 & All Expt AU & NZ 467206 > |
1 | T2200627 | Primary Exhaust System Assy | 1 | AU, NZ & ZA Only > 467205 & AU & NZ Only 467206 > |
2 | T3350301 | MUTTER M8 | 6 | |
3 | T2200326 | Exhaust Pipe Sealing Ring | 3 | |
4 | T3051032 | Screw, Cap/HD, M8 x 40, Slv | 1 | |
5 | T3010708 | Flanged Sleeve,8.4 x 12 x 12.5 | 2 | > 474401 |
5 | T3010212 | Flanged Sleeve, M8 x 26.6 | 1 | 474402 > |
6 | T2200912 | Rubber Grommet,7.86mm | 1 | |
7 | T2202115 | Gasket, Exhaust | 1 | |
8 | T2208603 | Kit, Exhaust Clamp | 1 | > 466435 |
8 | T2206078 | Clamp, Exhaust, Dia 52-54mm | 1 | 466436 > |
9 | T2204191 | Oxygen Sensor Spares Kit | 1 | |
10 | T3700174 | Wire Guide, Oxygen Sensor | 1 | |
12 | T2209999 | Endcap, Silencer | 1 | |
13 | T3330291 | Screw, M5 x 10, S/S | 3 | |
14 | T3202307 | Bolt, HHF, M8 x 50, Slv | 1 | |
15 | T2200622 | Bush, Rubber, M8 | 2 | |
16 | T3010705 | Flanged Sleeve,8.4 x 12.4 x 13.8 | 2 | |
17 | T3350004 | Flanschmutter | 1 | |
18 | T2200259 | Stop, Centre Stand | 1 | |
19 | T2202468 | Silencer, Bolted Assy | 1 | |
20 | T2201486 | Catalyst Cover Assy | 1 | |
21 | T3205653 | Bolt, HHF, Lghtd, M8 x 30, Slv | 1 | 466436 > 480455 |
22 | T3555033 | Washer,8.4 x 24 x 2 | 1 | 474402 > |
23 | T3500044 | Seegerring | 1 | > 613148 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
