ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

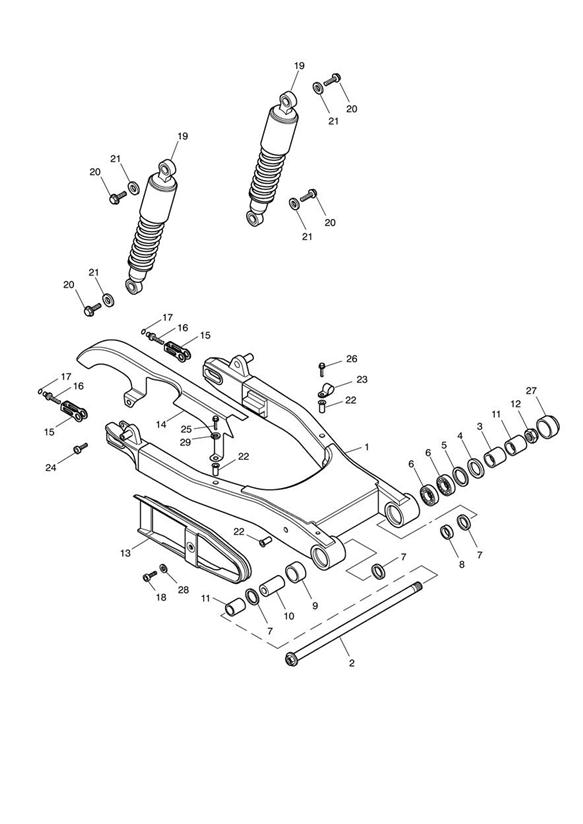

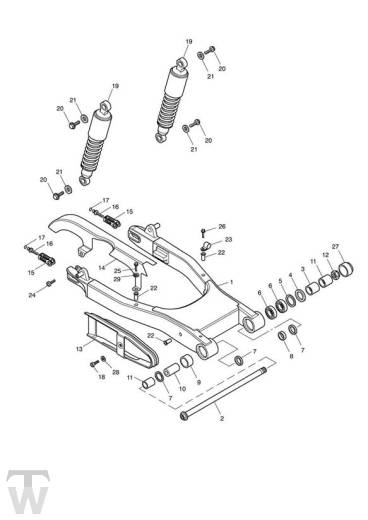

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2059600 | Schwinge | 1 | > 713426 - Inc bearings etc, items 4,5,6,7,9 & 22 |
1 | T2050307 | Swinging Arm Assembly,90% Gloss | 1 | 713427 > - Inc bearings etc, items 4,5,6,7,9 & 22 |
2 | T2059590 | Spindel | 1 | |
3 | T2059591 | Distanzstück | 1 | |
4 | T3600044 | Dichtung, öl- | 1 | |
5 | T3500204 | Circlip, Int,35 x 1.5 | 1 | |
6 | T3800081 | Kugellager | 2 | |
7 | T3600170 | Seal, SD 25 32 04 | 3 | |
8 | T2054063 | Spacer,25 x 17 x 8.5 | 1 | |
9 | T3800014 | Lager, wälz | 1 | |
10 | T2054344 | Sleeve, Ground,25 x 17 x 37 | 1 | |
11 | T2059592 | Distanzstück | 2 | |
12 | T3350155 | Sich.mutter | 1 | |
13 | T2059601 | Chain Rubbing Strip | 1 | |
14 | T2059509 | Chainguard, Fab, Blk | 1 | > 469050 |
14 | T2059539 | Chainguard, Fab, Blk | 1 | 469051 > |
15 | T2059566 | Halterung, feder | 2 | |
16 | T3330809 | Schraube | 2 | |
17 | T3500042 | Seegerring | 2 | |
18 | T3331041 | Screw, Pan/Hd, Tx, M6 x 25, Enc | 1 | |
19 | T2059610 | Aufhängungseinheit | 2 | > 469050 |
19 | T2055025 | RSU, Preload Adjustable | 2 | 469051 > 580693 |
19 | T2055026 | RSU, Preload Adjustable | 2 | 580964 > 617260 |
19 | obs T2055036 | RSU, Preload Adjuster, Black | 2 | 617621 > |
20 | T3205457 | Bolt, HHF, Lghtd, M8 x 20, Enc | 4 | > 465269 |
20 | T3205457 | Bolt, HHF, Lghtd, M8 x 20, Enc | 4 | 465270 > |
21 | T3555033 | Washer,8.4 x 24 x 2 | 4 | > 465269 |
21 | T3555033 | Washer,8.4 x 24 x 2 | 4 | 465270 > |
22 | T3350216 | Einsatz | 3 | |
23 | T3700192 | P Clip, ID 8mm | 1 | |
24 | T3331042 | Screw, Pan/Hd, Tx, M6 x 12, Enc | 1 | |
25 | T3331234 | Screw, Torx, P/H, M6 x 20, Slv | 1 | |
26 | T3203203 | Bolt, HHF, Lghtd, M6 x 16, Slv | 1 | |
27 | T3450028 | Kappe | 1 | |
28 | T3555004 | Washer,6.4 x 14 x 1.6 | 1 | |
29 | T3555004 | Washer,6.4 x 14 x 1.6 | 1 | 469051 > |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
