ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

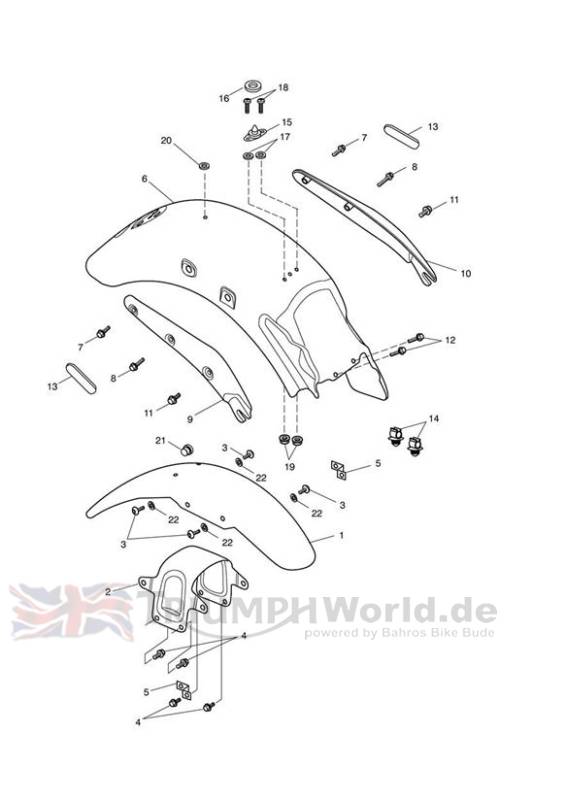

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2309403-PR | Front M/Guard Assy | 1 | Phantom Black > 469050 |
1 | T2309403-CS | Front M/Guard Assy | 1 | Mulberry Red > 317247-F4 & > 317418-F2 |
1 | T2309403-JI | Front M/Guard Assy | 1 | Pacific Blue > 412055 |
1 | T2301291-PR | Front M/Guard Assy | 1 | Phantom Black 469051 > 617260 |
1 | T2301291-CX | Front M/Guard Assy | 1 | Cranberry Red 469051 > 549451 |
1 | T2301291-PS | Front M/Guard Assy | 1 | Matt Black 459452 > 617260 |
1 | T2301291-JM | Front M/Guard Assy | 1 | Sapphire Blue 549452 > 617260 |
1 | T2301291-PG | Front M/Guard Assy | 1 | Jet Black 617621 > |
1 | T2301291-LS | Front M/Guard Assy | 1 | Matt Graphite 617621 > |
2 | T2305632 | Halterung, feder | 1 | > 456050 |
2 | T2300869 | Front Mudguard Bracket | 1 | 469051 > |
3 | T3330858 | Bolt, But/Hd, M6 x 15, Shld, Slv | 4 | > 477578 |
3 | T3330858 | Bolt, But/Hd, M6 x 15, Shld, Slv | 4 | 477579 > |
4 | T3201228 | Bolt, HHF, M8 x 14, Slv | 4 | |
5 | obs T2070854 | Konsole links | 2 | |
6 | T2305619-PR | Rear Mudguard Assy | 1 | Phantom Black > 469050 |
6 | obs T2305619-CS | Rear Mudguard Assy | 1 | Mulberry Red > 317247-F4 & > 317418-F2 |
6 | T2305619-JI | Rear Mudguard Assy | 1 | Pacific Blue > 412055 |
6 | T2301949-PR | Rear Mudguard Assy | 1 | Phantom Black 469051 > 617260 |
6 | T2301949-CX | Rear Mudguard Assy | 1 | Cranberry Red 469051 > 549451 |
6 | T2301949-PS | Rear Mudguard Assy | 1 | Matt Black 459452 > 617260 |
6 | T2301949-JM | Rear Mudguard Assy | 1 | Sapphire Blue 549452 > 617260 |
6 | T2301949-PG | Rear Mudguard Assy | 1 | Jet Black 617621 > |
6 | T2301949-LS | Rear Mudguard Assy | 1 | Matt Graphite 617620 > |
7 | T3205781 | Bolt, HHF, Lghtd, M8 x 1.25 x 25, Slv | 2 | > 465267 |
7 | T3205781 | Bolt, HHF, Lghtd, M8 x 1.25 x 25, Slv | 2 | 465268 > |
8 | T3200455 | Bolt, HHF, M8 x 33, A2 S/S | 2 | > 465267 |
8 | T3205868 | Bolt, HHF, Lghtd, M8 x 33, Slv | 2 | 465268 > |
9 | T2305620 | Seitenblech rechts | 1 | > 614194 |
9 | T2305624 | Mudguard Pressing, RH | 1 | 614195 > |
10 | T2305621 | Seitenblech links | 1 | > 614194 |
10 | T2305625 | Mudguard Pressing, LH | 1 | 614195 > |
11 | T3205687 | Bolt, HHF, Lghtd, M10 x 19, Slv | 2 | > 465267 |
11 | T3205687 | Bolt, HHF, Lghtd, M10 x 19, Slv | 2 | 465268 > |
12 | 3200131-T0301 | Schraubbolzen | 2 | |
13 | T2700331 | Rückstrahler | 2 | US, TW, CA & AR |
14 | T3700233 | Clip, Brake Hose | 2 | > 469050 |
15 | T2307365 | Bayonet, Seat | 1 | |
16 | T2307366 | Spacer, Seat | 1 | |
17 | T3555555 | Washer, Nylon | 2 | |
18 | T3330696 | Screw, But/Hd, M5 X 16, Slv | 2 | |
19 | T3350010 | Sich.mutter | 2 | |
20 | T2305607 | Anti Abrasion Pad | 1 | |
21 | T3450103 | Bung, Hole, Dia 12, Bk | 1 | 439976 > 469050 |
22 | T3551283 | Washer, M10,10.5x18x1.6, Slv | 4 | 480067 > 519614 |
23 | T2303268 | Decal, Rear Mudguard, Black | 1 | Fitted to Matt Graphite Rear Mudguard Only - Not illustrated |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
