ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

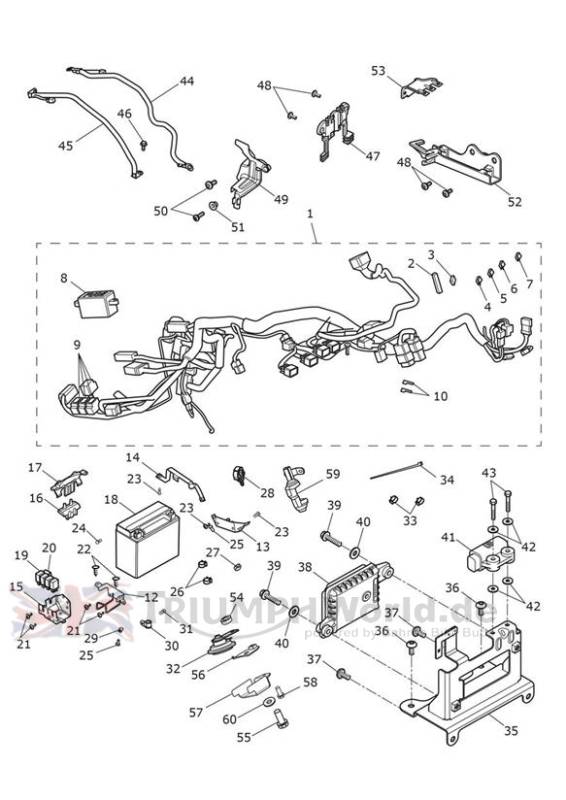

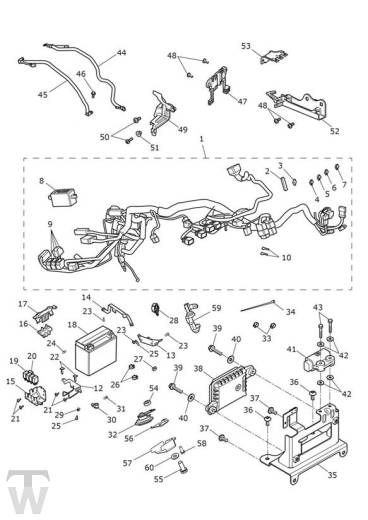

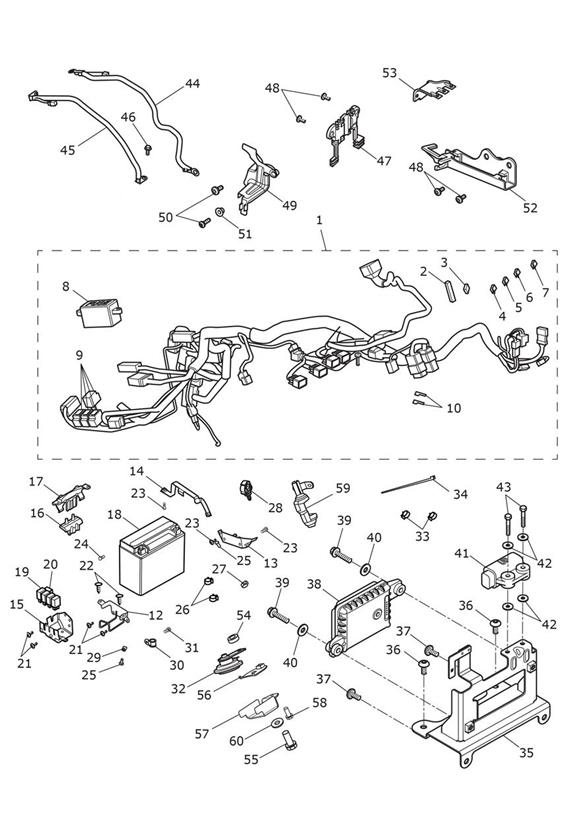

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2500712 | Main Harness, ABS | 1 | |
2 | T2501300 | Ventil-Einstellwerkzeug | 1 | |
3 | T2500805 | FUSE,30A | 2 | |
4 | T2501305 | 5a sicherung | 1 | |
5 | T2501310 | 10a sicherung | 4 | |
6 | T2501315 | 15a sicherung | 4 | |
7 | T2501320 | 20a sicherung | 3 | |
8 | T2501335 | Fusebox Lid | 1 | |
9 | T2506025 | Relay, Grommet | 4 | |
10 | T2500583 | Boot, Connector, Horn | 4 | |
12 | T2509922 | Bracket, Harness, RH | 1 | |
13 | T2509911 | Bracket, Harness, LH | 1 | |
14 | T2501699 | Bracket, ECU | 1 | |
15 | T2509934 | Bracket, Harness, Relay | 1 | |
16 | T2505998 | Rubber, Battery Bracket | 1 | |
17 | T2505999 | Bracket, Battery | 1 | |
18 | T2502450 | BATTERY,20AH | 1 | All Markets Except BR |
18 | obs T2504604 | Spares Kit, Battery | 1 | BR Only |
19 | T2507728 | Relay, Changeover | 2 | |
20 | T2507727 | Relay, Normally Open | 4 | |
21 | T3331043 | Screw, Pan/Hd, Tx, M6 x 12, Slv | 4 | |
22 | T3450255 | Widerh.-stopfen | 2 | |
23 | T3331044 | Screw, Pan/Hd, Tx, M6 x 16, Slv | 3 | |
24 | T3700091 | Schelle, kabel- | 1 | |
25 | T3701098 | Firtree, Dia 5 x 18 | 2 | |
26 | T2046017 | CLIP, CABLE, BLK | 2 | |
27 | T2040884 | DOPPELCLIP | 1 | |
28 | T3700101 | Schelle, kabel- | 1 | |
29 | T3701094 | P Clip, Dia 4.4, Black | 1 | |
30 | T3700192 | P Clip, ID 8mm | 1 | |
31 | T3202304 | Bolt, RHHF, M6 x 20, Slv | 1 | |
32 | T2500103 | HORN ASSY, LOW-TONE | 1 | |
33 | T3700182 | Clip, Omega,18mm x 14mm | 2 | |
34 | T3700016 | Kabelbinder | 1 | |
35 | T2500762 | RCU Cradle | 1 | |
36 | T3330858 | Bolt, But/Hd, M6 x 15, Shld, Slv | 4 | |
38 | T2504061 | Immobiliser ECU, with RF 434 | 1 | All Markets Except JP |
38 | T2504071 | Immobiliser ECU, JAPAN | 1 | JP Only |
39 | T3331041 | Screw, Pan/Hd, Tx, M6 x 25, Enc | 2 | |
40 | T3555004 | Washer,6.4 x 14 x 1.6 | 2 | |
41 | T2502405 | Switch, Fall Detection | 1 | |
42 | T3555021 | Washer,4.3X16.0X1.0 | 4 | |
43 | T3330390 | Screw, H/Hd, M4 x 25, Slv, Enc | 2 | |
44 | T2501314 | Subharness, Battery, Positive | 1 | |
45 | T2501304 | Subharness, Battery, Negative | 1 | |
46 | T3205062 | Bolt, HHF, Lghtd, M6 x 12, Slv | 1 | |
47 | T2500616 | Block, Hose Routing | 1 | |
48 | T3331517 | Screw, P/HD Tx, Shld, M6 x 16, S | 5 | |
49 | T2500369 | Moulding, Hose Routing | 1 | |
50 | T3331234 | Screw, Torx, P/H, M6 x 20, Slv | 1 | |
51 | T3010702 | Flanged Sleeve,6.4 x 10 x 8.5 | 1 | |
52 | T2500563 | Guide, Alternator Cable | 1 | |
53 | T2501414 | Bracket, Front Sub Harness | 1 | |
54 | T3552501 | Spacer, ID7 x OD20 x 7 | 1 | |
55 | T3205065 | Bolt, HHF, Lghtd, M6 x 20, Enc | 1 | > 657582 |
55 | T3205085 | Bolt, HHF, Lghtd, M6 x 20, Enc | 1 | 657583 > |
56 | obs T2506789 | Plate, Horn Cover | 1 | |
57 | obs T2505678 | Cover, Horn Wiring | 1 | |
58 | T3205061 | Bolt, HHF, Lghtd, M6 X 10, Slv | 1 | |
59 | T2505995 | Cover, Connector, Rubber | 1 | |
60 | T3554200 | Washer, Hardened,6.5 x 16 x 1 | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
