ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

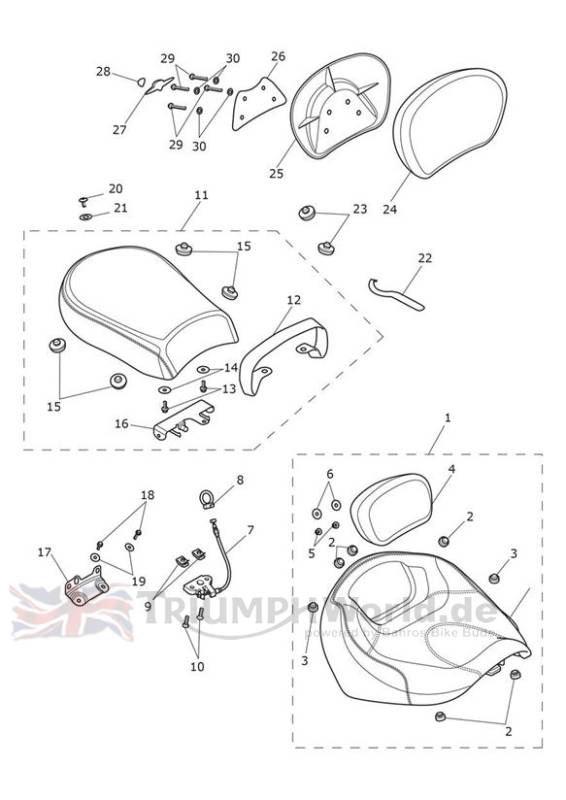

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2301177 | Seat, Rider | 1 | |
2 | T2307368 | Rubber Foot, Seat | 5 | |
3 | T2307367 | Rubber Foot, Seat Base | 2 | |
4 | T2304968 | Backrest, Rider Seat | 1 | |
5 | T3350003 | Sich.mutter | 2 | |
6 | T2307374 | Washer,24 x 7 x 2 | 2 | |
7 | T2302399 | Latch, Seat | 1 | |
8 | T2310080 | Pull Ring, Latch | 1 | |
9 | T3350111 | Nut, Captive, M6 | 2 | |
10 | T3330184 | Screw, C'sunk Tx, M6 x 25, Slv | 2 | |
11 | T2302495 | Seat, Pillion | 1 | |
12 | T2301186 | Seat Strap, Pillion | 2 | |
13 | T2307376 | Screw, M6 x 1.0 x 16 | 2 | |
14 | T2307374 | Washer,24 x 7 x 2 | 2 | |
15 | T2307371 | Rubber Foot, Seat | 4 | |
16 | T2301046 | Front Bracket, Seat Assy | 1 | |
17 | T2301024 | Bracket, Pillion Seat | 1 | |
18 | T3205063 | Bolt, HHF, Lghtd, M6 x 16, Slv | 2 | |
19 | T3555026 | Washer,6.4 x 18 x 1.6 | 2 | |
20 | T3330726 | Screw, Btn/Hd, M6 x 12, Slv | 1 | |
21 | T3550218 | Washer, Rubber,24 x 11.5 | 1 | |
22 | T2301448 | C-Spanner, Dia 62 | 1 | |
23 | T2307371 | Rubber Foot, Seat | 2 | |
24 | T2308623 | Pad, Backrest, Soft | 1 | |
25 | T2306716 | Rear Cover, Longhaul Passenger | 1 | |
26 | T2305995 | Bracket, Backrest, Pillion | 1 | |
27 | T2305996 | Embellisher Blade, Adhesive | 1 | |
28 | T2305997 | Badge, Insert, Triangular | 1 | |
29 | T3330341 | Screw, M6 x 1 x 45, Skt, Btn, A2 | 4 | |
30 | T3550957 | WASHER.M6X1X13 | 4 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
