ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

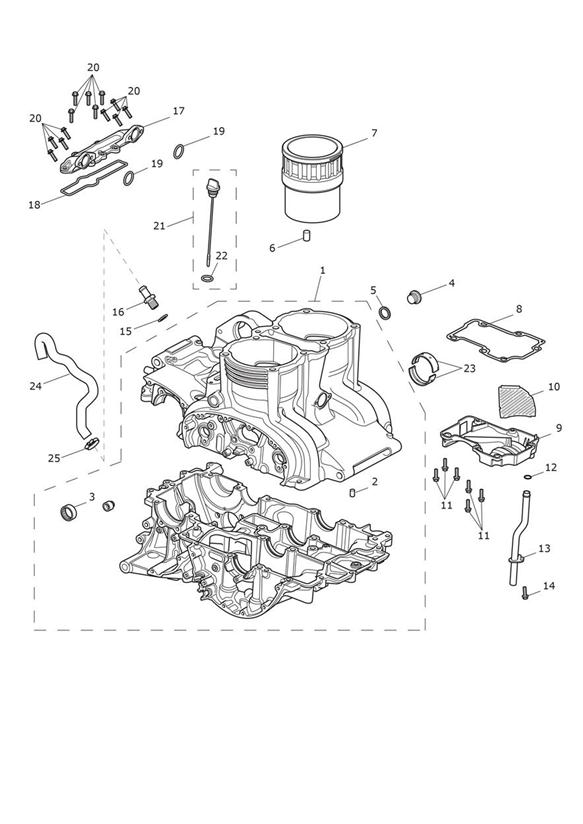

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T1168920 | Kit, Crankcase, Spares | 1 | > Eng No 713401 |
1 | T1168910 | Crankcase Assembly, Spares | 1 | Eng No 713402 > |
2 | T3000102 | Dowel, Hollow,10 x 14 | 3 | |
3 | T3802512 | Bearing Needle 25 x 32 x 12 | 1 | |
4 | T3459999 | Plug, M20, Face Seal, Slv | 2 | |
5 | T3551185 | Washer, Copper,21.0x26.75x2.0 | 2 | |
6 | T3000064 | Dowel, Hollow, Dia 14.0 | 2 | |
7 | T1169088 | Liner, Cylinder,107.1, Aluminium | 1 | |
8 | T1161097 | Gasket, Breather | 1 | |
9 | T1161096 | Plate, Breather, Moulded | 1 | |
10 | T1161102 | Baffle Plate, Perforated | 1 | |
11 | T3205065 | Bolt, HHF, Lghtd, M6 x 20, Enc | 8 | |
12 | T3600104 | O Ring | 1 | |
13 | T1161098 | Pipe, Drain, Breather | 1 | |
14 | T3051063 | Screw, Cap/Hd, M6 x 16, Enc, Raw | 1 | |
15 | T3551905 | Washer, M18 x 21.9 OD, Copper | 1 | |
16 | obs T1163019 | Spout, Breather, Threaded, M16 | 1 | |
17 | T1161650 | Manifold, Coolant, Black | 1 | > Eng No 733433 |
17 | T1169969 | Manifold, Coolant, Chrome | 1 | Eng No 733434 > |
18 | T3601529 | Seal, O-Ring Formed, Manifold | 1 | |
19 | T3600158 | O-Ring, ID 24.0 x 3.0, HNBR | 2 | |
20 | T3205094 | Bolt, HHF, Lghtd, M6 x 20, Enc | 13 | |
21 | T1160782 | Dipstick, Oil Level, Assy | 1 | |
22 | T3601136 | O-Ring, ID17.5 x Dia. 3.5 | 1 | |
23 | T1160111 | Main Bearing Shell, White | 8 | |
23 | T1160112 | Main Bearing Shell, Red | 8 | |
23 | T1160113 | Main Bearing Shell, Blue | 8 | |
23 | T1160114 | Main Bearing Shell, Green | 8 | |
24 | T1161103 | Hose, Breather, Crankcase | 1 | |
25 | obs T3700280 | Hose Clip, Dia 22.0 - 23.00 | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
ACHTUNG: Teile aus Ersatzteilkatalogen werden extra für Ihr Fahrzeug bestellt. Es besteht daher kein ersatzloses Rückgaberecht.
Die Wiedereinlagerungsgebühr für zurückgesandte Bestellungen beträgt 25% des Warenwertes.
