ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

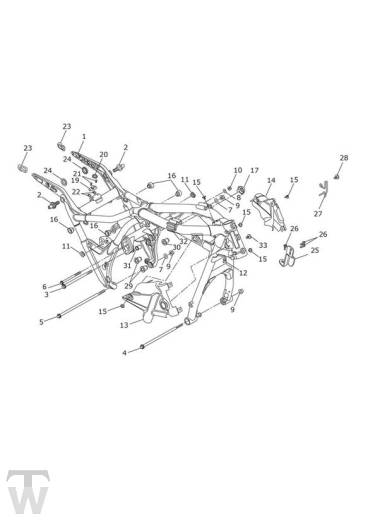

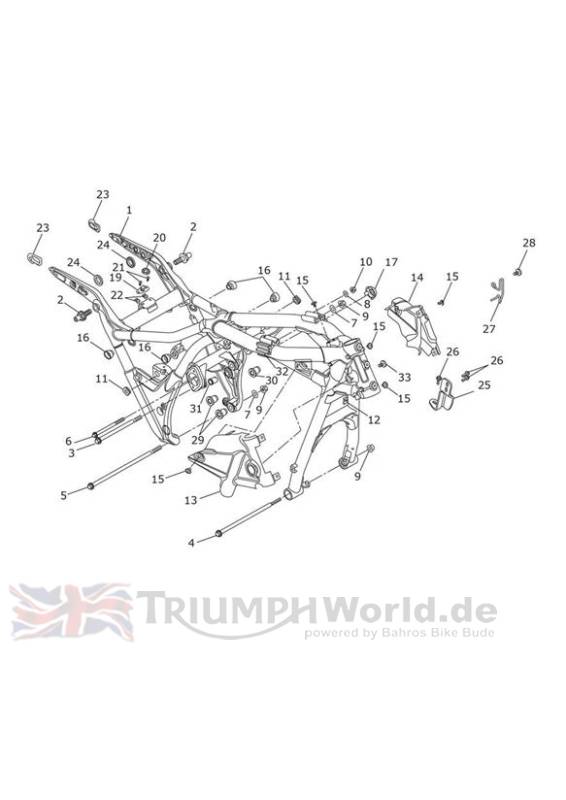

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 | T2070171 | Frame Assembly, World | 1 | |
| 1 | T2070172 | Frame Assemby, Canada | 1 | |
| 1 | T2070173 | Frame Assembly, Americas | 1 | |
| 2 | T2078099 | Boss, RSU Mount | 2 | |
| 3 | T3151007 | Bolt, HHF, M12 x 195,10.9, Slv | 1 | |
| 4 | T3150143 | Bolt, HHF, M12 x 282,10.9, Slv | 1 | |
| 5 | T3151112 | BOLT, HHF, M12 x 1.25 x 320,10.9, Slv | 1 | |
| 6 | T3151001 | Bolt, HHF, M10 x 125,10.9, Slv | 1 | |
| 7 | T3555031 | Washer,13 x 25 x 3 | 2 | |
| 8 | T3555029 | Washer,10.5 x 23 x 2 | 1 | |
| 9 | T3350234 | Locknut, Flgd, M12 x 1.25 | 3 | |
| 10 | T3350005 | Sich.mutter | 1 | > 529987 |
| 10 | T3350250 | Locknut, Flanged, M10 | 1 | 529988 > |
| 11 | T3020054 | Grommet, Sidepanel | 2 | |
| 12 | T3350091 | NUT, CAPTIVE, M6, BLACK | 1 | |
| 13 | T2070296 | Cover, Headstock, RH | 1 | |
| 14 | T2070297 | Cover, Headstock, LH | 1 | |
| 15 | T3331726 | Screw, But/Hd, M6 x 12, Slv | 5 | |
| 16 | T2300835 | Grommet, Side Panel | 4 | |
| 17 | T2070328 | Cover, Swingarm Pivot, Chrome | 1 | |
| 19 | T2307365 | Bayonet, Seat | 1 | |
| 20 | T2307366 | Spacer, Seat | 1 | |
| 21 | T3332655 | Screw, But/HD, M5 x 12. Slv | 2 | |
| 22 | T3350129 | Nut, Captive, M5 | 2 | |
| 23 | T2073211 | Rubber, Protector, Mudguard | 2 | |
| 24 | T2073199 | RUBBER, PROTECTOR, MUDGUARD | 2 | |
| 25 | T2070403 | Cover, O2 Sensor | 1 | |
| 26 | T3205254 | Bolt, HHF, Lghtd, M8 x 20, Slv | 3 | |
| 27 | T2074499 | Guide, Headstock | 1 | |
| 28 | T3330726 | Screw, Btn/Hd, M6 x 12, Slv | 1 | |
| 29 | T2071980 | Adjuster, Frame, M12 | 2 | |
| 30 | T2070347 | Frame Adjuster, M16 | 1 | |
| 31 | T2051010 | Swingarm Pivot Adjuster | 1 | |
| 32 | T2400494 | Support Rubber, Fuel Tank | 2 | |
| 33 | T3450101 | Button, Firtree, M6 x 11 | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
