ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

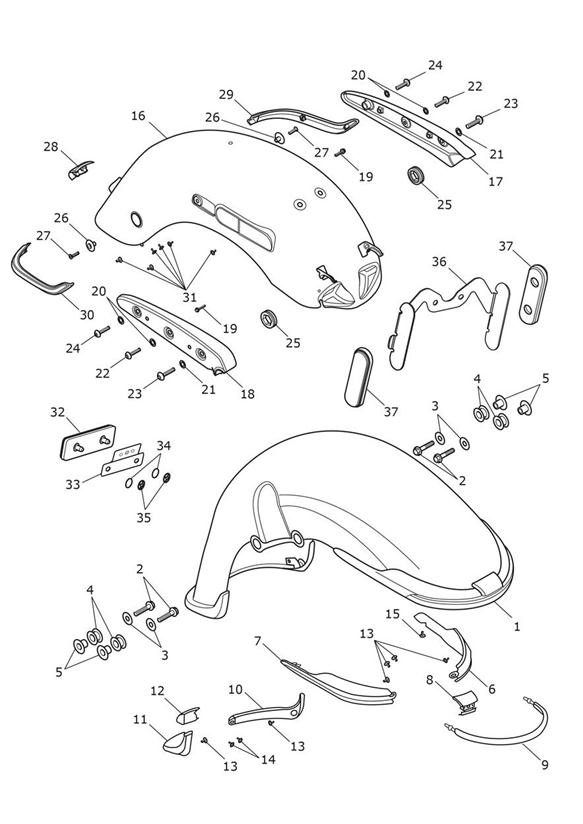

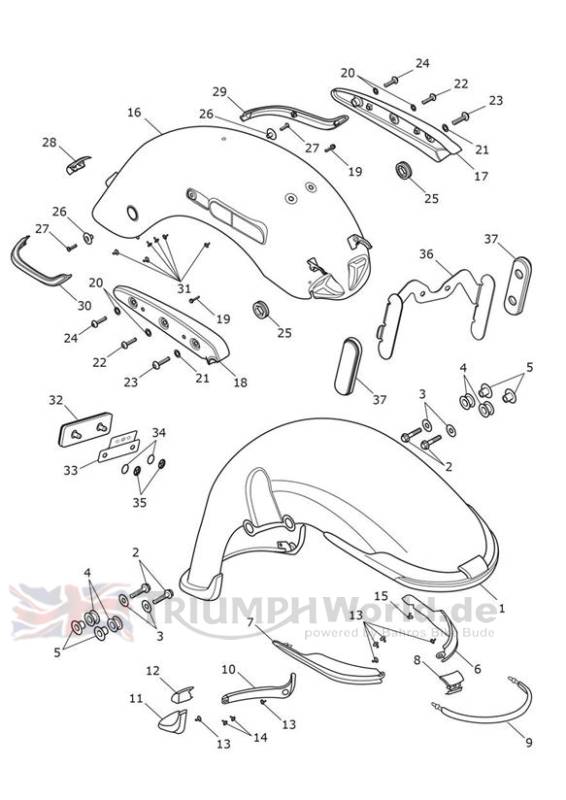

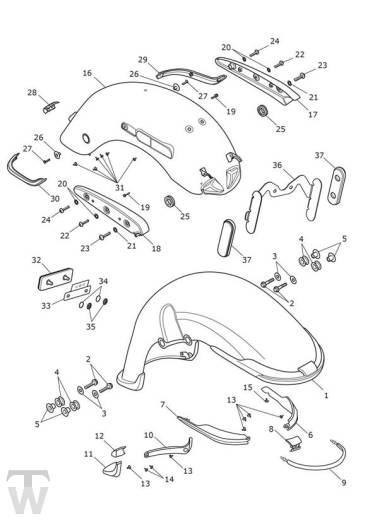

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2302284-CD | Front Mudguard | 1 | Lava Rad / Phantom Black |
1 | T2302284-PG | Front Mudguard | 1 | Jet Black |
1 | T2302284-NW | Front Mudguard | 1 | Crystal White / Phantom Black |
2 | T3202319 | Bolt, HHF, M8 x 35, Slv | 4 | |
3 | T3555033 | Washer,8.4 x 24 x 2 | 4 | |
4 | T3020037 | Grommet OD19 THK9 ID12 | 4 | |
5 | T3010235 | Flanged Sleeve, M8 | 4 | |
6 | T2308112 | Embellisher, LH, Front | 1 | |
7 | T2308113 | Embellisher, RH, Front | 1 | |
8 | T2308114 | Embellisher, Centre, Front | 1 | |
9 | T2308115 | Rubber, Embellisher, Front | 1 | |
10 | T2308116 | Embellisher, LH, Rear | 1 | |
11 | T2308117 | Embellisher, RH, Rear | 1 | |
12 | T2308118 | Embellisher, Centre, Rear | 1 | |
13 | T3331436 | Screw, S/Tap, Pan, Torx,4 x 11, PT | 6 | |
14 | T3331414 | Screw, S/Tap, Tx,5 x 16 | 2 | |
15 | T3330955 | Screw, But/Hd, M5 x 14, Slv, Enc | 2 | |
16 | T2301164-JD | Rear Mudguard Assembly | 1 | Caspian Blue / Crystal White > 713760 |
16 | T2301164-CD | Rear Mudguard Assembly | 1 | Lava Rad / Phantom Black |
16 | T2301164-PG | Rear Mudguard Assembly | 1 | Jet Black; 676648 > |
16 | T2301164-NW | Rear Mudguard Assembly | 1 | Crystal White / Phantom Black |
17 | T2306409 | Pressing, Mudgard Support, LH | 1 | |
18 | T2306408 | Pressing, Mudguard Support, RH | 1 | |
19 | T3205067 | Bolt, HHF, Lghtd, M6 x 25, Slv | 2 | |
20 | T3551282 | Washer, M8,8.4 x 15 x 1.6, Slv | 4 | |
21 | T3551283 | Washer, M10,10.5x18x1.6, Slv | 2 | |
22 | T3205882 | Bolt, Truss/Hd, TRX, M8 x 35 | 2 | |
23 | T3205883 | Bolt, Truss/Hd, TRX, M10 x 45 | 2 | |
24 | T3205881 | Bolt, Truss/Hd, TRX, M8 x 30 | 2 | |
25 | T2306414 | Grommet, RSU Mount | 2 | |
26 | T3010180 | Flanged Sleeve, CSK, M6 | 2 | |
27 | T3331196 | Screw, Skt, C'sk, M6 x 25, Slv | 2 | |
28 | T2305913 | Rear Mudguard Embellisher, Centre | 1 | |
29 | T2305912 | Rear Mudguard Embellisher, LH | 1 | |
30 | T2305911 | Rear Mudguard Embellisher, RH | 1 | |
31 | T3331436 | Screw, S/Tap, Pan, Torx,4 x 11, PT | 6 | |
32 | T2707111 | Reflex Reflector | 1 | |
33 | T2701999 | Bracket, Rear Reflector | 1 | |
34 | T3600109 | O Ring, ID 5.6 x 2.3 | 2 | |
35 | T3550253 | Washer, Dia 5 mm, Retaining | 2 | |
36 | T2701024 | Reflector Bracket | 1 | |
37 | T2700443 | Rückstrahler | 2 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
ACHTUNG: Teile aus Ersatzteilkatalogen werden extra für Ihr Fahrzeug bestellt. Es besteht daher kein ersatzloses Rückgaberecht.
Die Wiedereinlagerungsgebühr für zurückgesandte Bestellungen beträgt 25% des Warenwertes.
